仕様

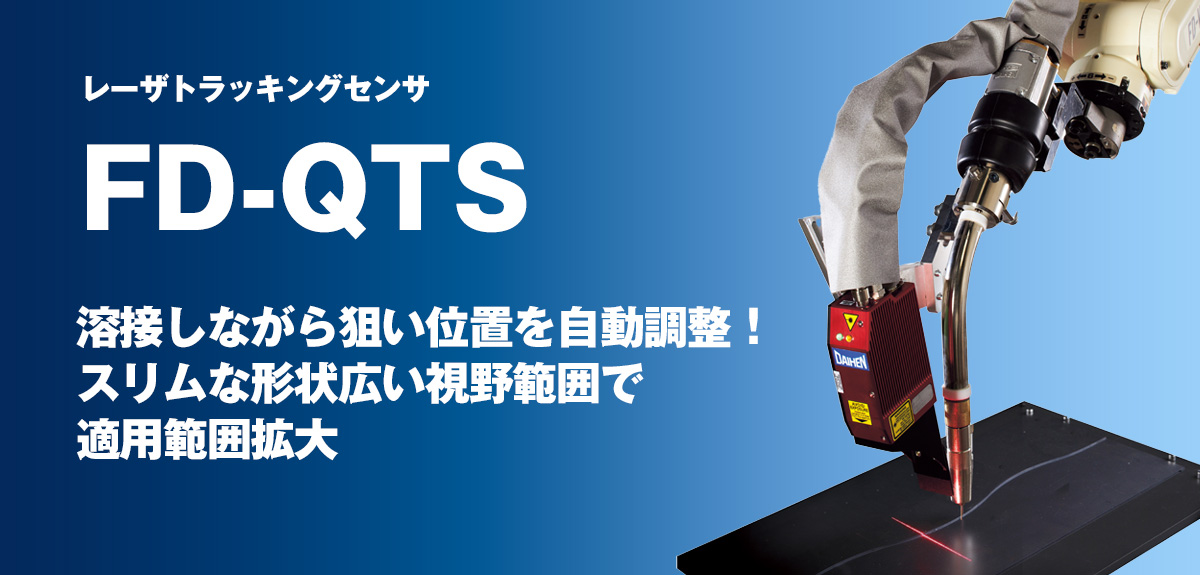

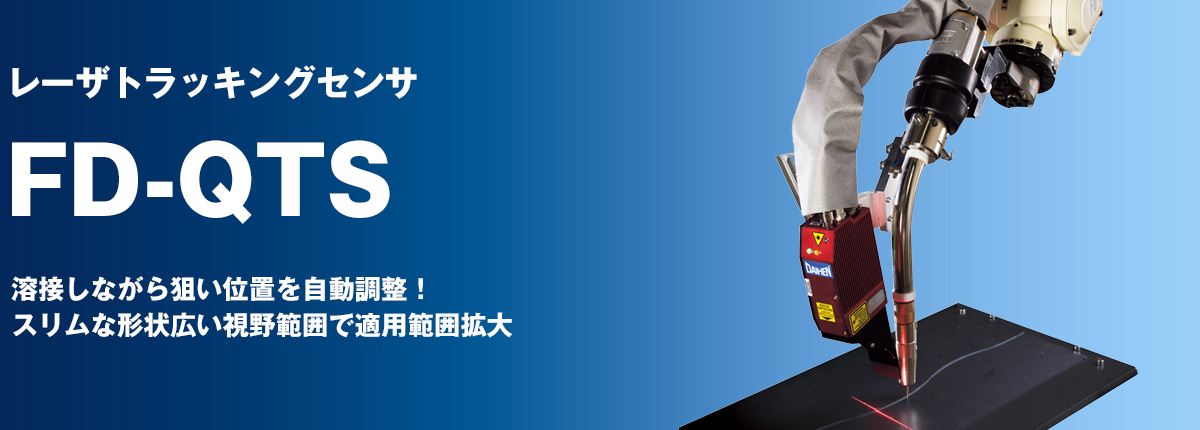

レーザセンサ

組合せ可能なロボット

FD-V8/V8L/V25/A20/B6^※1/B6M^※2/B6L^※3/H5/V6S/V6LS/V20S

組合せ可能な制御装置

FD19

組合せ可能台数

ロボット1台につきセンサ1式、
ロボット制御装置1台につきセンサ2式を組合せ可能^※4

組合せ可能なトーチ^※5

RT3500H,RT5000H,RZ3510H,RTW5000H,RZW5000H

レーザ光源

赤色可視レーザダイオード/Class 3B

外形寸法(W×D×H)

115×41×69 mm（突起部含まず）

重量

約0.5kg

冷却方法

ドライエアによる強制空冷(オプションで水冷ブロックあり)

最大倣い速度

1000cm/分

倣い精度

±0.4mm

※CADデータのダウンロードにはユーザ登録が必要となります。
※1：NB4S、NB4LS、NB15、Gタイプ、大型ロボットとの組合せはできません。
※2：取り付けるトーチおよびその周辺機器の質量や形状により、組合せができない場合があります。
※3：センサケーブルをFD-B6、FD-B6M、FD-B6Lの上腕部(J4～J6)に内蔵する場合は弊社営業へお問い合わせください。
※4：他のセンサとの組み合わせについて制限があります。
※5：センサブラケットの製作（別途有償）により他のトーチでも取り付け可能な場合があります。詳しくは弊社営業へお問い合わせください。
