ロボットシステム事例

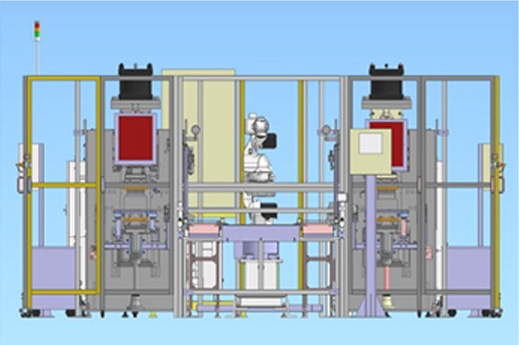

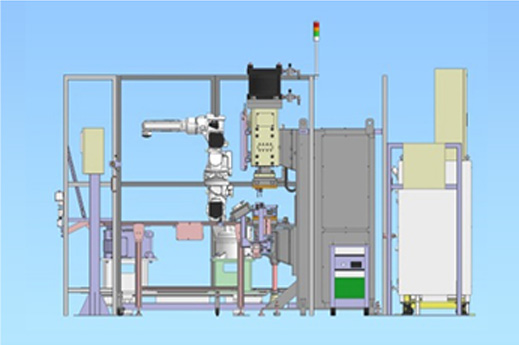

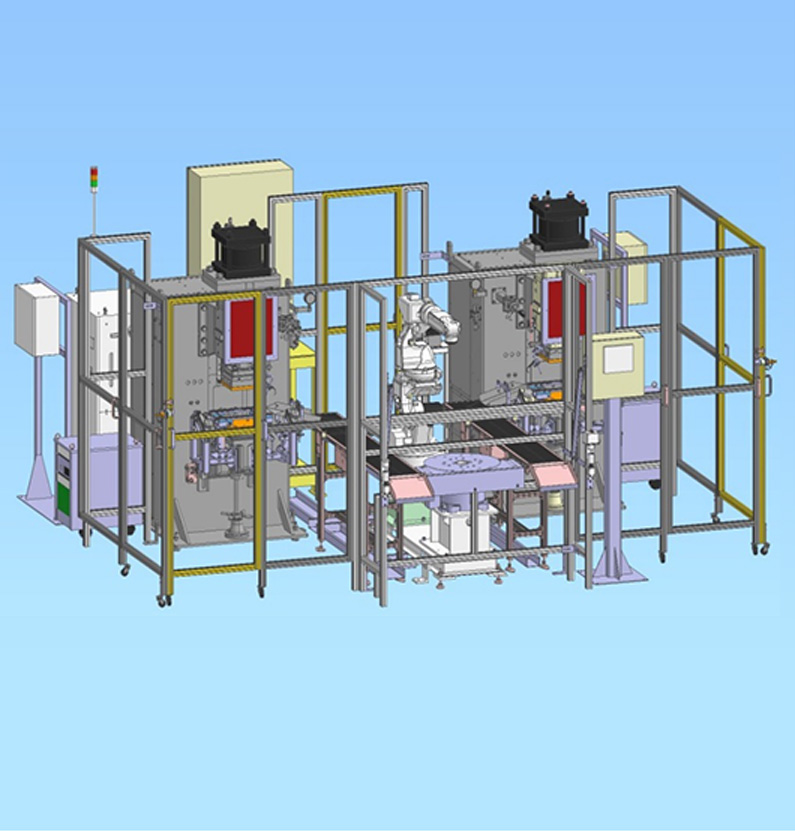

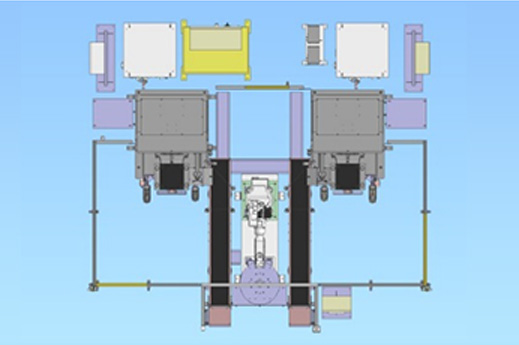

プロジェクションハンドリングシステム

全般

ダイヘン標準品・マニピュレータ　FD-V6S（6kg可搬）
・1PB250（250kg可搬）システム機器・プロジェクション溶接機　2式
・ワーク投入パレット
・ワーク搬送ハンド
・完成品搬出コンベア
・操作盤（タッチパネル）
・安全柵

寸法：4500×3800×2200
用途：ハンドリング

・プロジェクション溶接機へのワークの搬入出を行います
・投入パレットには加工前のワークをセットするだけ、完成品はコンベアで自動払い出し
・7軸ロボット採用によりプロジェクション溶接機の正面にロボットを配置しなくても搬入出が可能
・緊急時の作業者による生産にも対応
