ロボット 多様なニーズに応える、最先端のラインアップ。コンパクトなスペースで、より高効率で、高品質な溶接を。シンプル&スリムアームのスタンダード機から、溶接の常識を覆す最先端の7軸ロボットまで。幅広いラインアップで、お客様の多様なニーズに応えます。 ロボット 多様なニーズに応える、最先端のラインアップ。コンパクトなスペースで、より高効率で、高品質な溶接を。シンプル&スリムアームのスタンダード機から、溶接の常識を覆す最先端の7軸ロボットまで。幅広いラインアップで、お客様の多様なニーズに応えます。

製品を選ぶ

  • 低可搬(3~8kg)

    1. FD-B6
    2. FD-V8
    3. FD-B6L
    4. FD-V8L
    1. FD-H5
    FD-V6 マニピュレータ仕様

    マニピュレータ仕様低可搬(3~8kg)

    • 1
    • 2
    •   FD-B6 FD-V8 FD-B6L FD-V8L
      型式 NB6 NV8 NB6L NV8L
      軸数 6 6 6 6
      最大許容可搬質量 6kg 8kg 6kg 8kg
      位置繰返し精度 ±0.08mm ±0.08mm (注1) 士0.08mm (注1) 士0.08mm (注1)
      駆動容量 3132W 3016W 4832W 5000W



      J1(旋回) ±170°(±50°) ±170° (±50°) (注2) 士170°(士50°) (注2) 土170°(壁:士50°)(注2)
      J2(下腕) –155°〜+90° –155°〜+90° -155°〜+100°(注3) -155°〜+100°
      J3(上腕) –170°〜+245° –170°〜+190° -170°〜+190° -170°〜+260°

      J4(回転) ±155° ±180° ±土155°(土170°) (注4) 士180°
      J5(振り) –45°〜+225° –50°〜+230° -45°〜+225°(注5) -50°〜+230°
      J6(ひねり) ±205° ±360° 士205°(士360°) (注4、5) 士360°
    •   FD-H5
      型式 NH5
      軸数
      最大許容可搬質量 5kg
      位置繰返し精度 ±0.05mm (注1)
      駆動容量 1440W



      J1(旋回) ±170°
      J2(下腕) –125°〜+90°
      J3(上腕) –140°〜+245°

      J4(回転) ±190°
      J5(振り) –30°〜+210°
      J6(ひねり) ±360°
  • 中可搬(15~25kg)

    1. FD-V25
    2. FD-V25L
    3. FD-B26
    FD-B15 マニピュレータ仕様

    マニピュレータ仕様中可搬(15~25kg)

    •   FD-V25 FD-V25L FD-B26
      型式 NV25 NV25L NB26
      軸数 6 6 6
      最大許容可搬質量 25kg 25kg 26kg
      位置繰返し精度 士0.07mm (注1) 士0.07mm (注1) 士0.04mm (注1)
      駆動容量 5600W 11,500W 5800W



      J1(旋回) 土170°(壁:土50°) (注2) 土180° 土170°(壁:土50°) (注2)
      J2(下腕) -155°〜+100° -155°〜+90° -155°〜+100°
      J3(上腕) -170°〜+260° -180°〜+250° -170°〜+250°

      J4(回転) 土180° 土180° 土170°(壁:土155°) (注2)
      J5(振り) -50°〜+230° -50°〜+230° -45°〜+225°
      J6(ひねり) 土360° 土360° (注3) 土360° (壁:土205°) (注2)
  • 高可搬(50~210kg)

    1. FD-V50
    2. FD-V80/V100/V130
    3. FD-B100
    4. FD-V166
    5. FD-V210
    FD-V50 マニピュレータ仕様

    マニピュレータ仕様高可搬(50~210kg)

    •   FD-V50 FD-V80 FD-V100 FD-V130 FD-B100 FD-V166 FD-V210
      型式 NV50 NV80 NV100 NV130 NB100 NV166 NV210
      軸数 6 6
      最大許容可搬質量 50kg (注) 80kg 100kg 130kg 100kg 166kg 210kg
      位置繰返し精度 ±0.07mm ±0.08mm (注1) ±0.08mm (注1) ±0.1mm (注1) ±0.15mm (注1)
      駆動容量 14750W 15kW 16kW 18kW



      J1(旋回) ±165° ±180° ±180°
      J2(下腕) +80°~-135° –155°〜+90° –155°〜+90° –80°〜+60°
      J3(上腕) +260°~-146° –185°〜+220° –185°〜+170° –146.5°〜+150°

      J4(回転) ±360° ±360° ±210°
      J5(振り) ±125° –35°〜+215° –35°〜+215° ±135° ±130°
      J6(ひねり) ±450° ±360° ±210°
  • 7軸ロボット

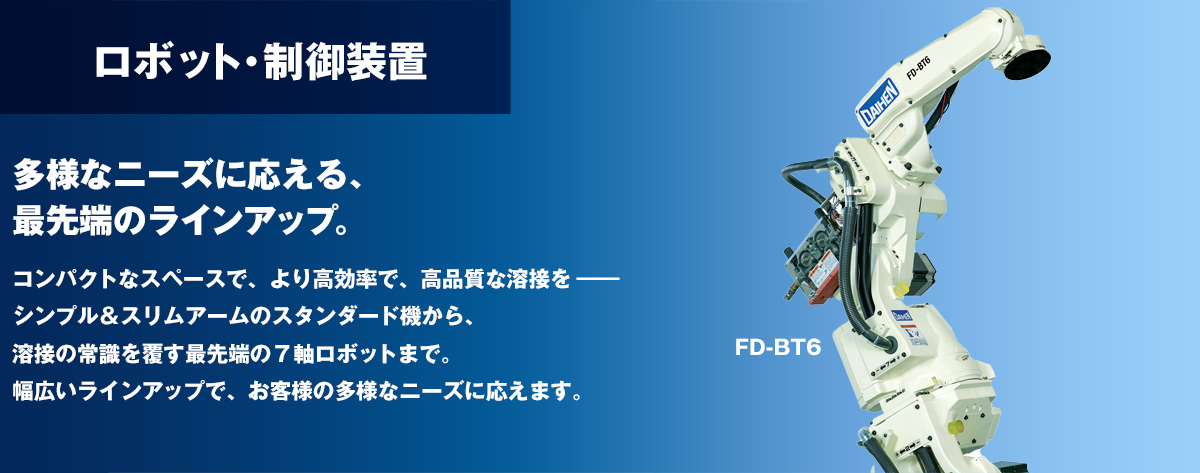

    1. FD-BT6
    2. FD-BT6L
    3. FD-VT8
    4. FD-VT8L
    5. FD-VT20
    マニピュレータ仕様 FD-BT6

    マニピュレータ仕様7軸ロボット

    •   FD-BT6 FD-BT6L FD-VT8 FD-VT8L FD-VT20
      構造 垂直多関節型 垂直多関節型 垂直多関節型 垂直多関節型 垂直多関節型
      軸数 7 7 7 7 7
      最大許容可搬質量 6kg 6kg 8kg 8kg 20kg
      位置繰返し精度 ±0.05mm (注1) ±0.06mm (注1) ±0.05mm (注1) ±0.06mm (注1) ±0.06mm (注1)
      駆動方法 ACサーボモータ ACサーボモータ ACサーボモータ ACサーボモータ ACサーボモータ
      駆動容量 4132W 5832W 4016W 6000W 6600W
      位置フィードバック 絶対値エンコーダ 絶対値エンコーダ 絶対値エンコーダ 絶対値エンコーダ 絶対値エンコーダ



      J1(旋回1) ±170° ±170° ±170° ±170° ±170°
      J2(前後) –145°〜+70° –145°〜+75° –145°〜+70° –145°〜+75° –145°〜+75°
      J7(旋回2) ±90° ±90° ±90° ±90° ±90°
      J3(上下) –170°〜+142.6° –170°〜+154° –170°〜+149° –170°〜+160° –170°〜+160°

      J4(回転) ±155° ±155° ±180° ±180° ±180°
      J5(振り) –45°〜+225° (注2) –45°〜+225° (注2) –50°〜+230° (注2) –50°〜+230° (注2) –50°〜+230° (注2)
      J6(ひねり) ±205° (注2) ±205° (注2) ±360° (注2) ±360° (注2) ±360° (注2)
  • 重可搬(280~700kg)

    1. FD-V280L
    2. FD-V350
    3. FD-V400L
    4. FD-V600
    5. FD-V700
    マニピュレータ仕様 FD-V280L

    マニピュレータ仕様重可搬ロボット

    •   FD-V280L FD-V350 FD-V400L FD-V600 FD-V700
      型式 NV280L NV350 NV400L NV600 NV700
      軸数 6 6 6 6 6
      最大許容可搬質量 25kg(注1) 50kg(注1) 50kg(注1) 50kg(注1) 25kg(注1)
      位置繰返し精度 ±0.2mm ±0.2mm ±0.3mm ±0.3mm ±0.3mm
      駆動容量 30kW 27kW



      J1(旋回) ±180° ±180° ±180° ±180° ±180°
      J2(下腕) -100°〜+40° -100°〜+40° -105°〜+60° -105°〜+60°° -105°〜+60°
      J3(上腕) -147°〜+130° -180°〜+130° -130°〜+30° -140°〜+30° -140°〜+30°°

      J4(回転) ±360° ±360° ±210° ±210°° ±210°
      J5(振り) ±125° ±125° ±120° ±120° ±120°
      J6(ひねり) ±360° ±360° ±210°(±360°)(注2)
  • 高精度ロボット

    1. FD-A20
    マニピュレータ仕様 FD-A20

    マニピュレータ仕様高精度ロボット

    •   FD-A20
      型式 NA20
      軸数 6
      最大許容可搬質量 20kg
      位置繰返し精度 ±0.07mm
      駆動容量 7900W



      J1(旋回) ±170°
      J2(下腕) –70°〜+60°
      J3(上腕) –140°〜+240

      J4(回転) ±180°
      J5(振り) –50°〜+230°
      J6(ひねり) ±360°

コンパクトなスペースで、より高効率で、高品質な溶接を――
シンプル&スリムアームのスタンダード機から、溶接の常識を覆す最先端の7軸ロボットまで。
幅広いラインアップで、お客様の多様なニーズに応えます。
