フレンドリーシリーズ FD-VC8 汎用協働ロボット 簡単設置で移設もラクラク 簡単ティーチングでスムーズ運用 フレンドリーシリーズ FD-VC8 汎用協働ロボット 簡単設置で移設もラクラク 簡単ティーチングでスムーズ運用

幅広い用途で活躍する
汎用協働ロボット！

省スペースで安全性を
高めたデザイン

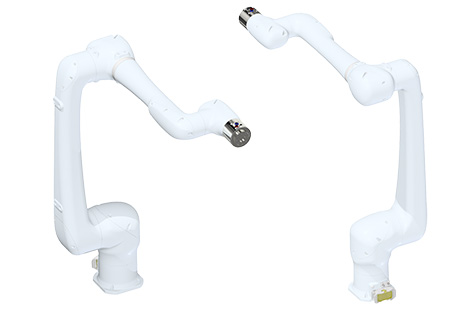

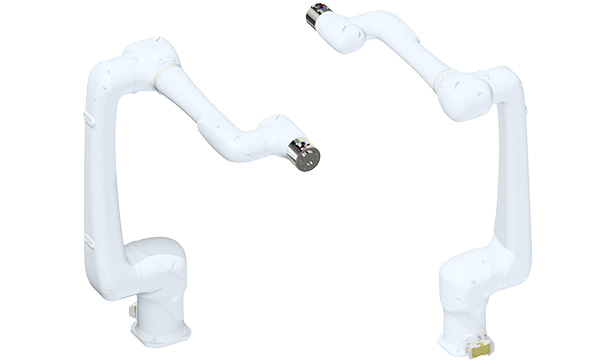

安全性を追求したデザイン
手や指の挟み込みを防ぐアーム形状や角のないデザインを採用しています。
安全性を追求したデザイン 安全性を追求したデザイン

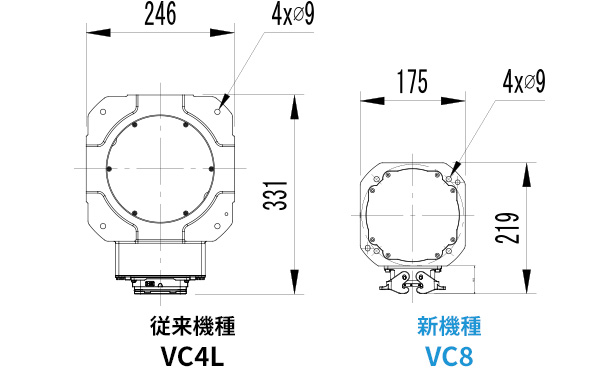

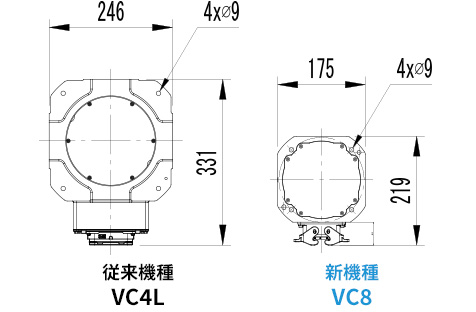

フットプリントの大幅削減
従来機よりフットプリントを大幅に削減し、さらに狭いスペースでの設置が可能になりました。
フットプリントの大幅削減 フットプリントの大幅削減

優れた溶接性能

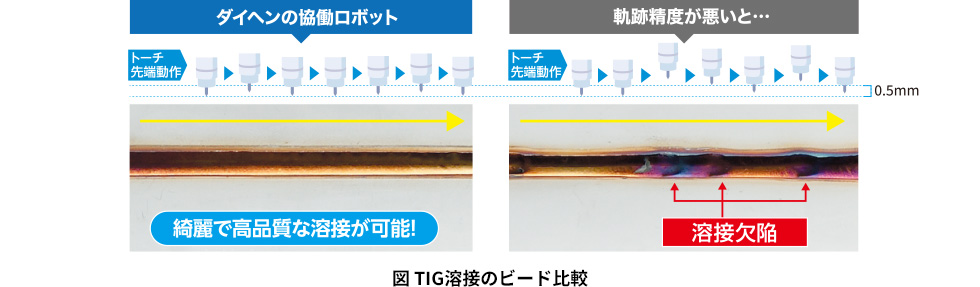

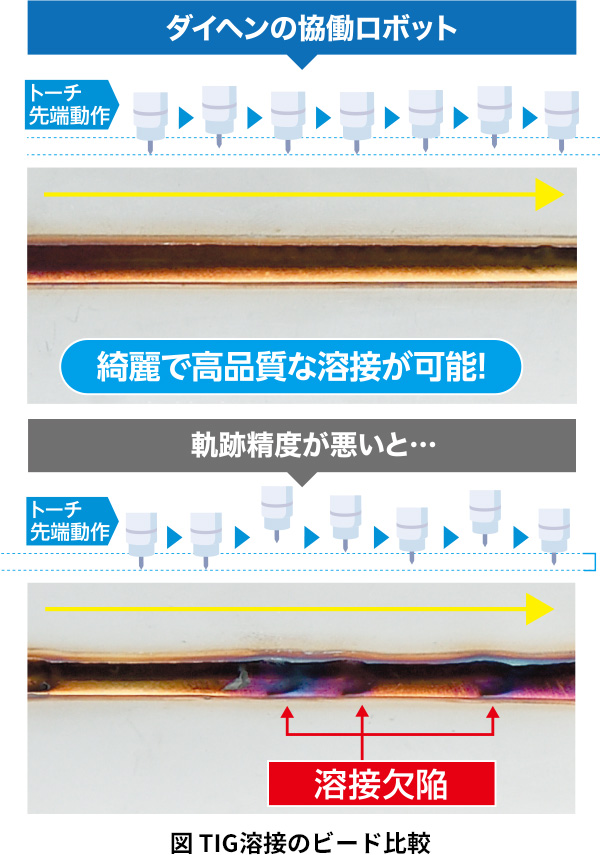

高軌跡精度による高品質溶接
当社独自開発の制振制御技術により、協働ロボットとして最高レベルの高軌跡精度を実現しました。
高い軌跡精度や耐ノイズ性が求められるTIG溶接も高品質に仕上がります。
高軌跡精度による高品質溶接 高軌跡精度による高品質溶接

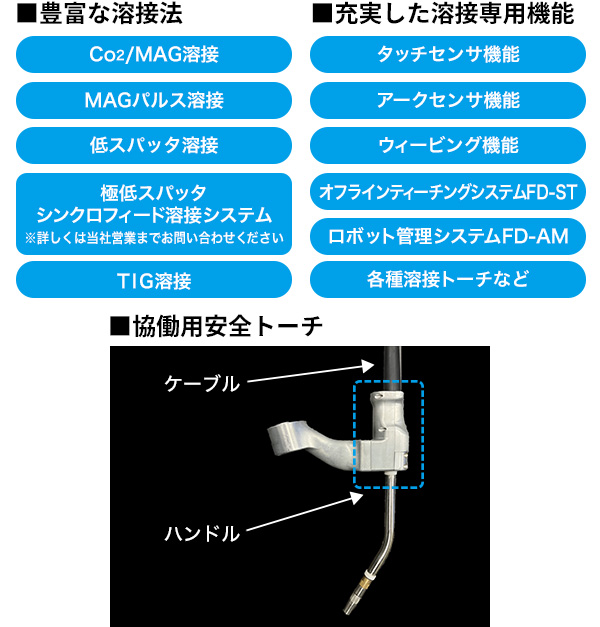

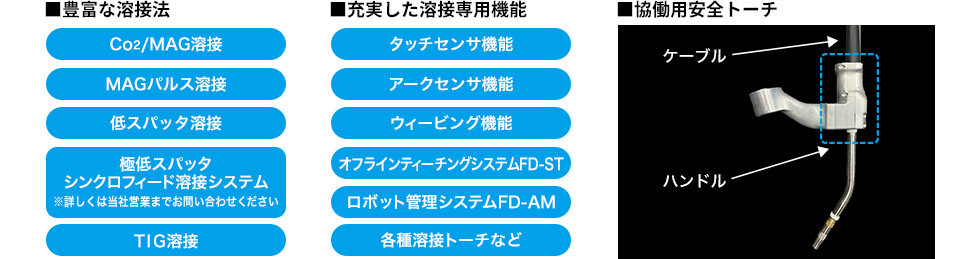

豊富な溶接機能と溶接周辺機器が
選択可能
当社の産業用ロボットと同じ豊富な周辺機器や溶接関連機能が使用可能です。
現場に合わせて各種溶接法が選択でき、充実した溶接専用機能が使えるため、あらゆる溶接現場に適用可能です。
また、新開発の協働用安全トーチは突起やエッジの無い安全を追求したデザインとなっています。
豊富な溶接機能と溶接周辺機器が選択可能 豊富な溶接機能と溶接周辺機器が選択可能

溶接用途以外にも活用可能

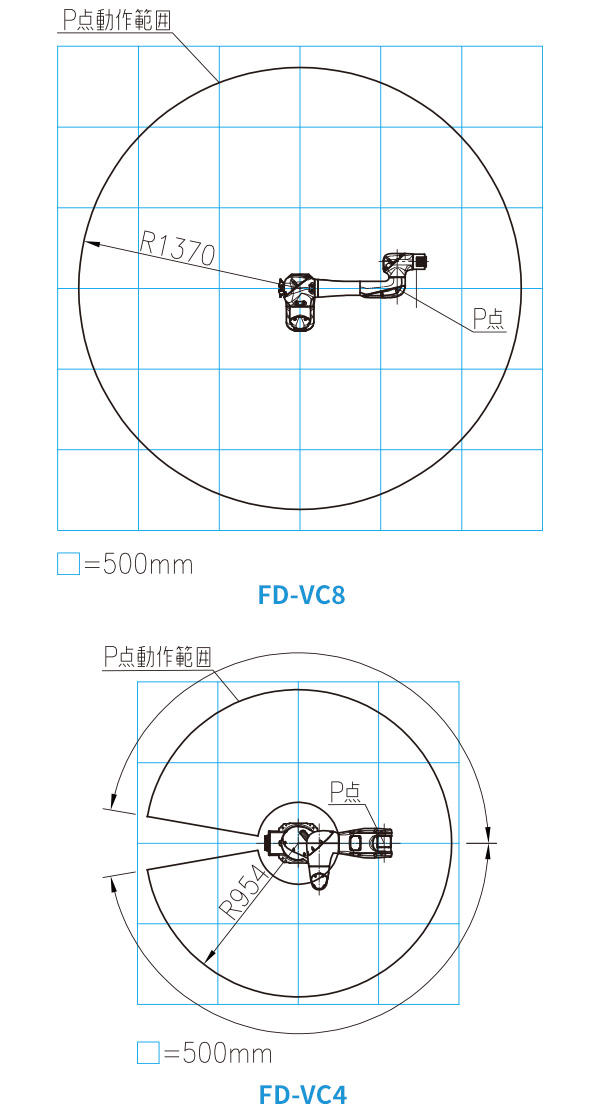

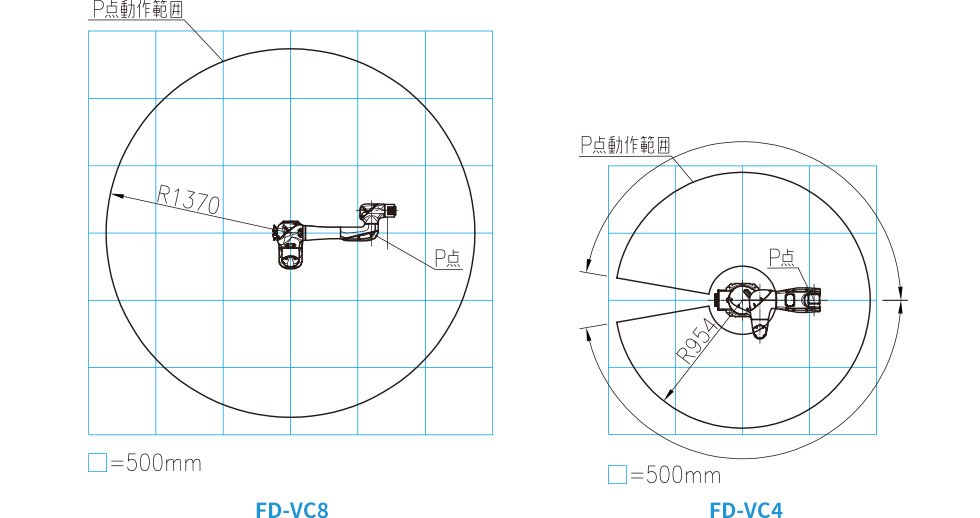

汎用的に使えるロングリーチ
従来機と比較し、1.43倍のリーチを実現しました。
同可搬クラスの協働ロボットでトップクラスのリーチを誇ります。
また、可搬質量は従来機の2倍であらゆるツールを搭載可能です。
汎用的に使えるロングリーチ 汎用的に使えるロングリーチ

選べる操作方法で簡単操作を実現

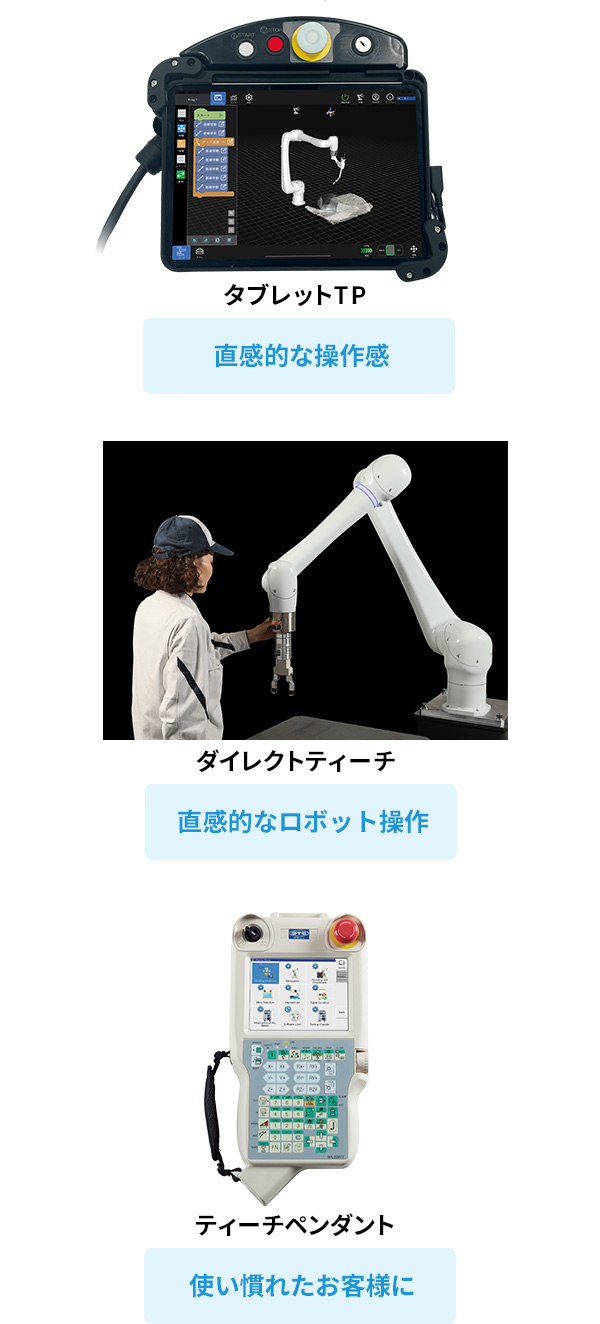

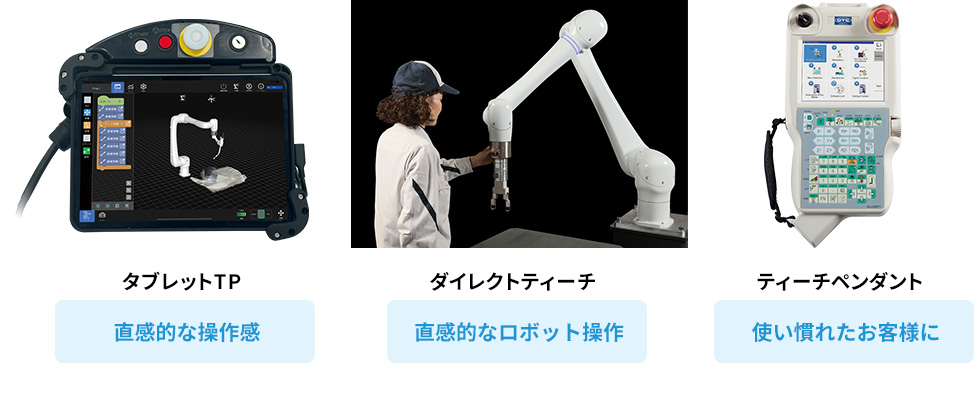

お客様のニーズに応じて操作デバイスが選択可能
お客様のニーズに応じて操作デバイスが選択可能 お客様のニーズに応じて操作デバイスが選択可能

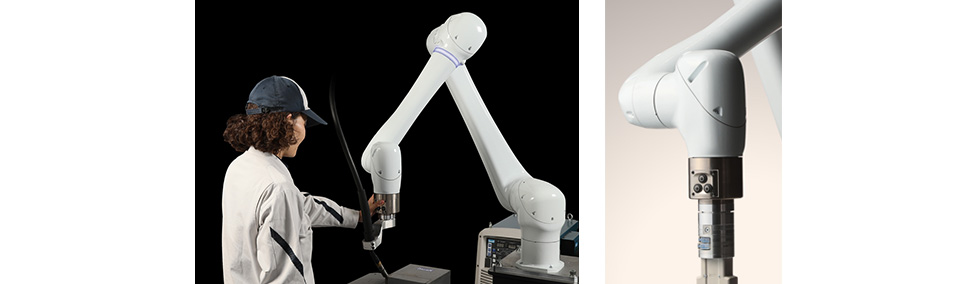

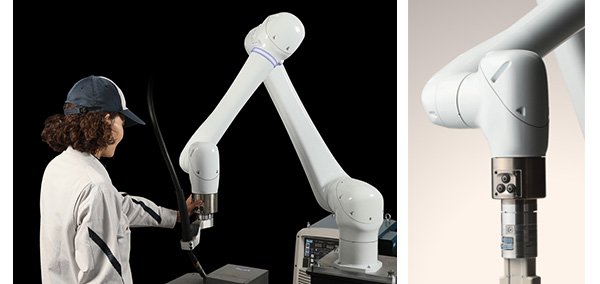

ダイレクトティーチで簡単ティーチング
アームを直接手で動かして狙い位置や姿勢を簡単に教示できます。
ダイレクトティーチ中に手元でボタン操作が可能で、TPなしでロボットプログラムの作成ができます。
ダイレクトティーチで簡単ティーチング ダイレクトティーチで簡単ティーチング

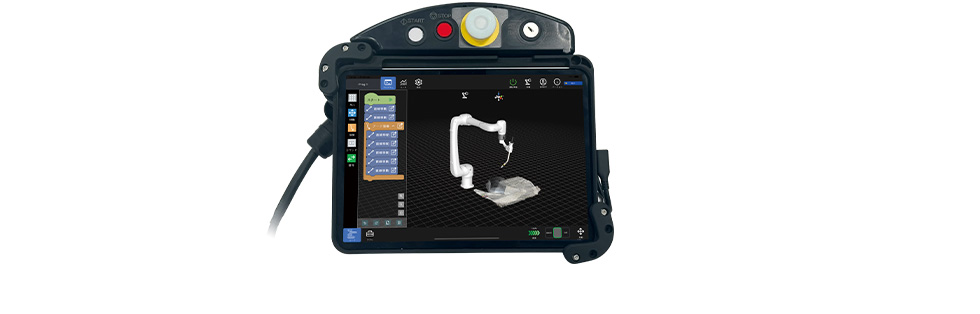

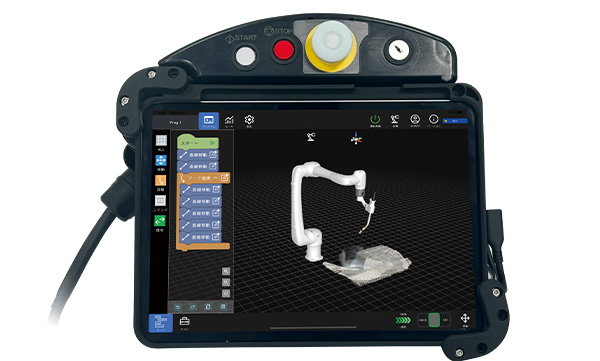

タブレットTPで簡単操作

直感的な操作性と分かりやすいデザインで誰でも簡単にロボットを操作可能。
直感的な操作性と分かりやすいデザインで誰でも簡単にロボットを操作可能。 直感的な操作性と分かりやすいデザインで誰でも簡単にロボットを操作可能。

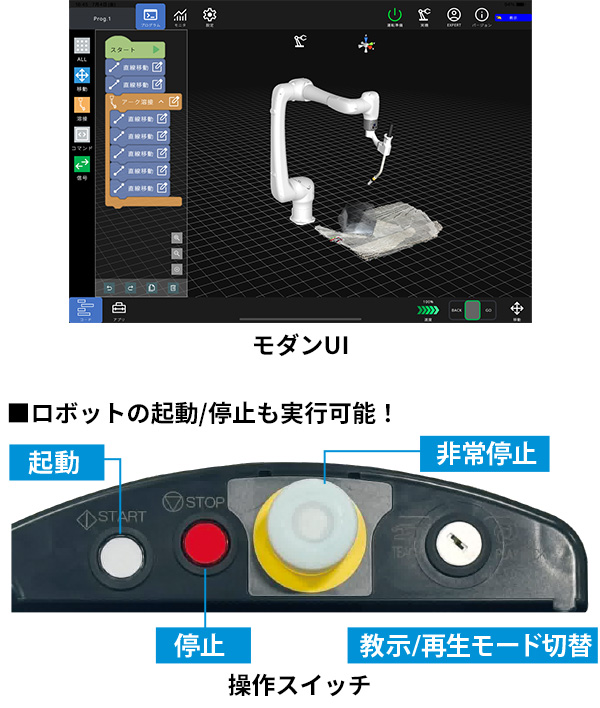

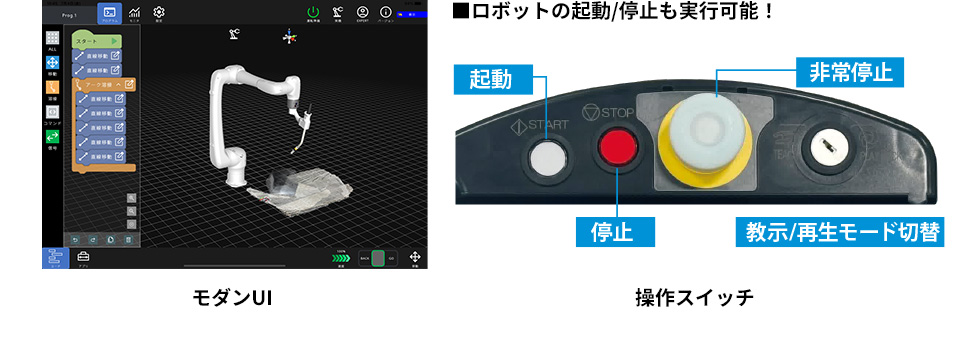

1.簡単操作(Easy Use)
シンプルで直感的な操作が可能なUI。
生産時の操作盤としても使用可能
簡単操作 簡単操作

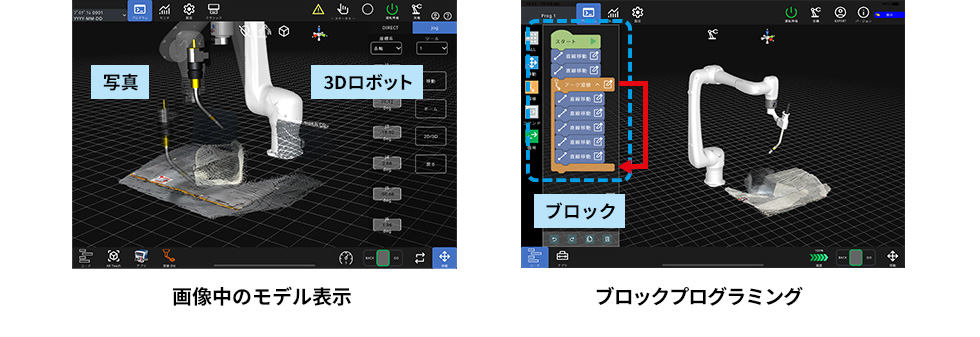

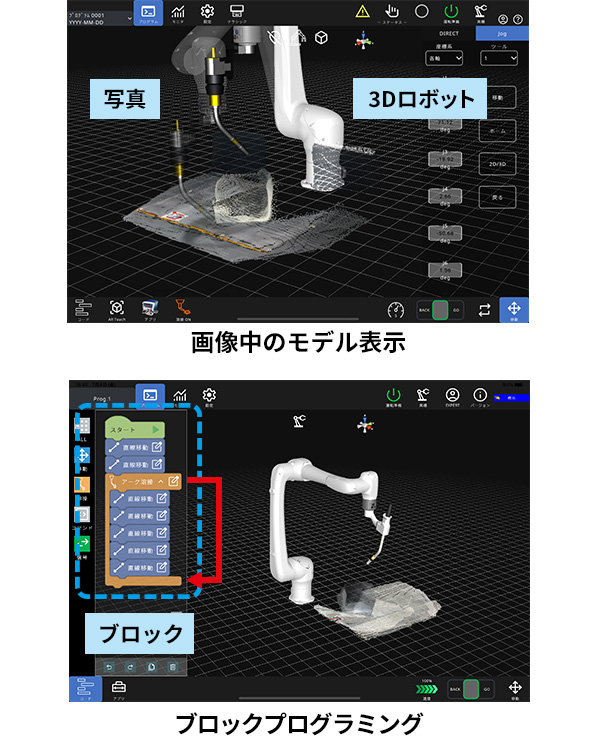

2.簡単教示（Easy Teach)
ダイレクトティーチと組み合わせてＡRを活用した
直感的なティーチング
簡単教示 簡単教示

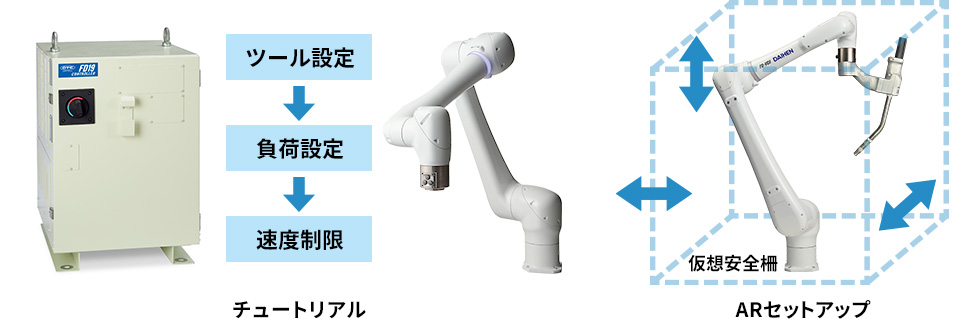

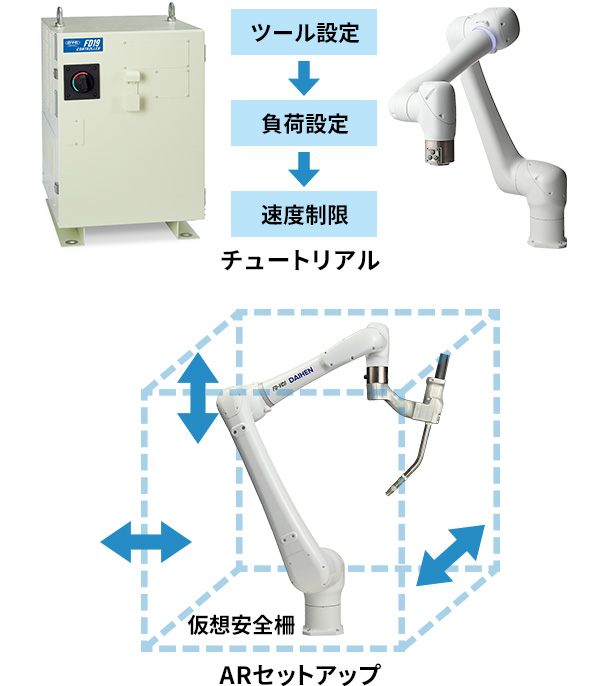

3.簡単設定(Easy Setup)
取説見なくても設定可能なインタフェース
簡単設定 簡単設定

様々な現場
で活躍する協働ロボット

省スペース
安全柵による人との隔離がなくても設置が可能
協働ロボットは安全柵を設置せずに人と同じ空間で作業させることが可能です。※1
このため従来の産業用ロボットのように導入するための広いスペースを確保する必要がなくなりました。
※1 安全柵を設置しない場合はお客様によるリスクアセスメントが必要です。
FD-VC8は産業用ロボットの安全規格である国際規格「ISO 10218-1」に準拠しています。また、ロボットコントローラは国際規格「ISO 13849-1 Pld (Cat.3)」に適合しており、第三者認証機関による安全認証を取得済みです。
省スペース 省スペース
安全
人との接触を検知したらロボット停止
協働ロボットはあらかじめ設定した接触検知レベルを超える力を検知すると自動で停止する安全機能を装備しています。
また、手や指の挟み込みを防ぐアーム形状や角のないデザインとしたことで、接触時の衝撃を緩和します。
安全 安全
移動
必要な現場へ移動させてすぐに稼働
簡単設置で移動もラクラクな協働ロボットは生産量の変化や人手不足など、お客様の状況に合わせて容易に移設することができます。
また、造船など大型構造物での自動化も可能となり、様々な溶接現場で活躍します。
移動 移動
サービス
導入後も安心のサポート
インターネット経由でサービスセンターにロボットを接続し、ロボット操作や施工条件をアドバイス。
まるでベテランのサービス員がお客様のそばにいるような感覚で安全・安心なサポートが受けられます。
サービス サービス

仕様

項目
仕様
名称
NVC8
構造
垂直多関節形
軸数
6
手首可搬質量
8kg
本体質量
44kg

※本仕様は、予告なしに変更することがあります。

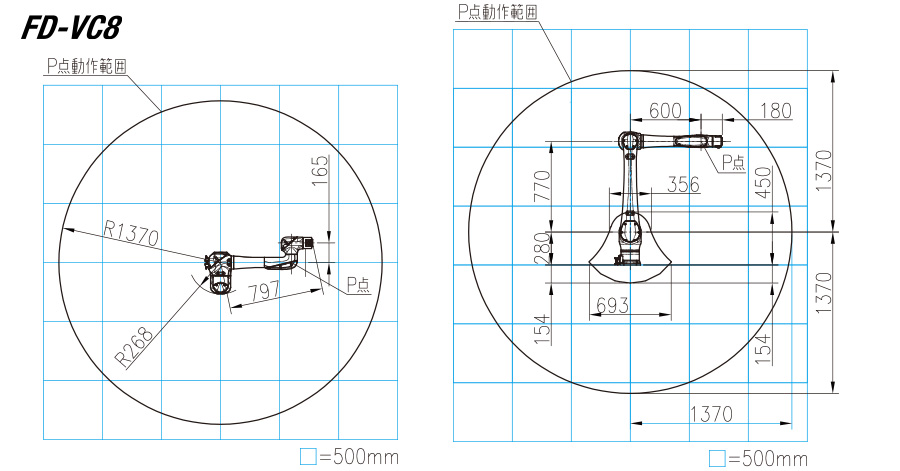

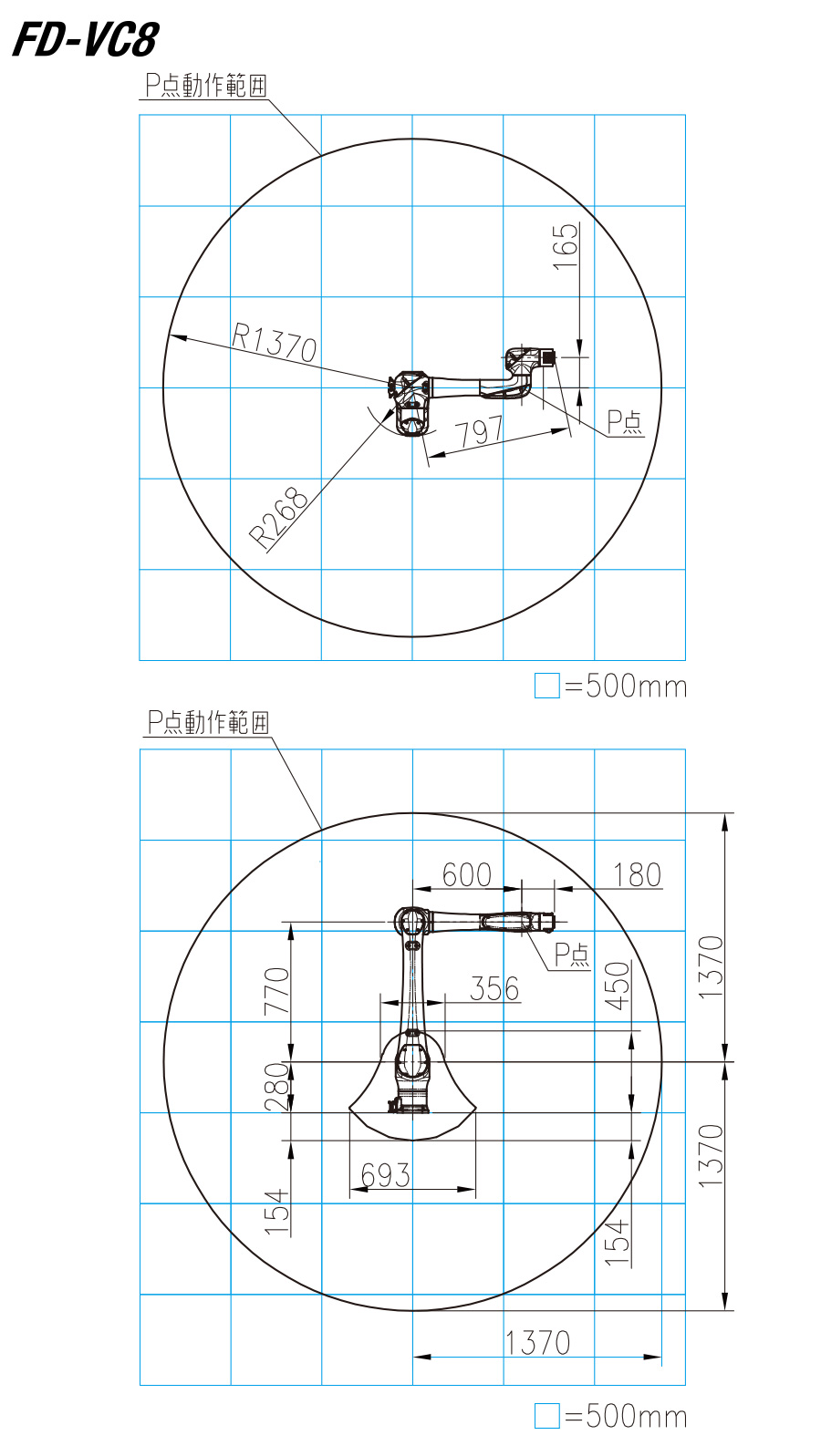

動作範囲図

動作範囲図
動作範囲図
