ロボットシステム事例

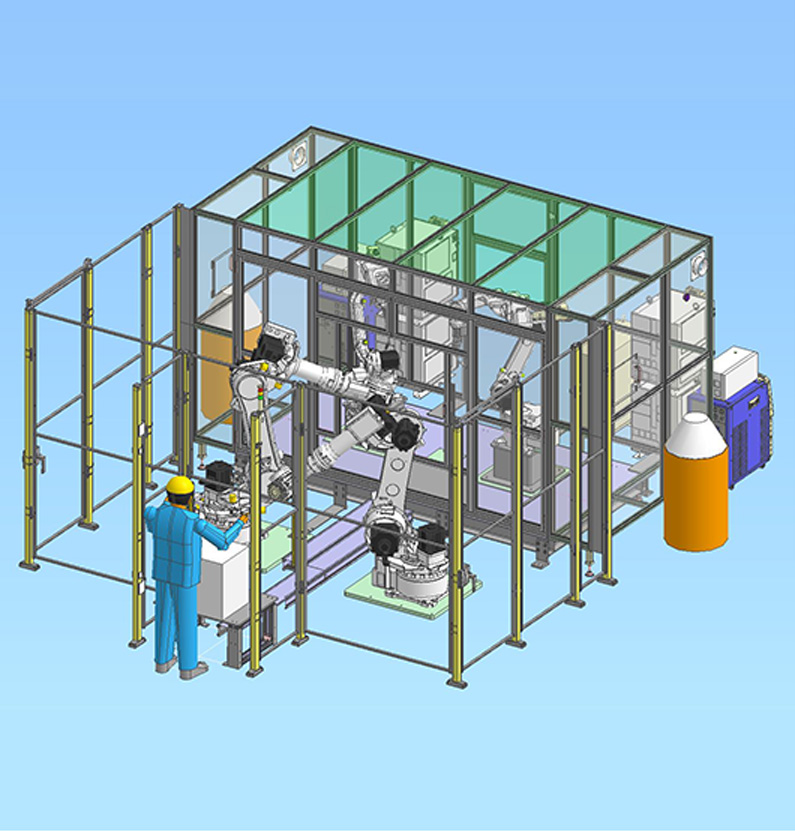

治具ハンドリングアーク溶接システム
全般
構成品
ダイヘン標準品 ・マニピュレータ FD-V100（100kg可搬）2台・マニピュレータ FD-B6（6kg可搬）2台
・溶接電源 WB-M350 2台 システム機器 ・溶接治具（ハンドリング仕様） 2式
・操作盤（タッチパネル）
・溶接ブース柵
・ハンドリングロボットブース柵
設備概要

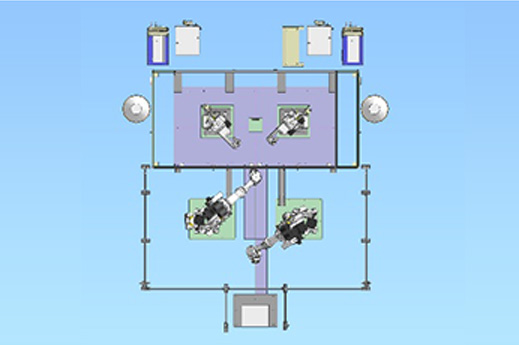

寸法：4000×4800×2300用途：溶接、バリ取り・研磨
設備の特徴

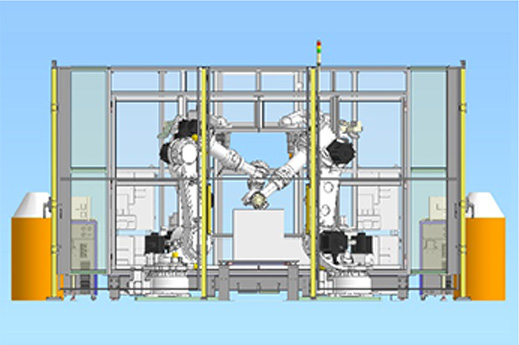

・ロボットに治具を持たすことにより、治具次第では全方向からの溶接が可能・ロボット3台（ハンドリング1台、溶接2台）のシンクロモーションにより常に安定した溶接姿勢が保てより品質が安定

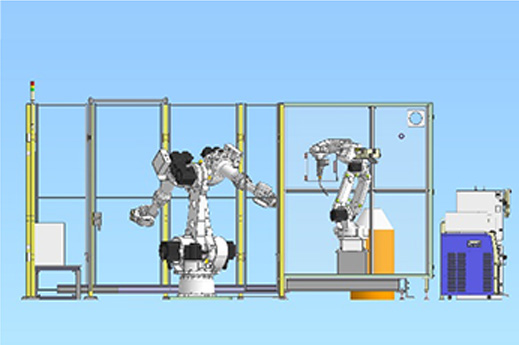

・ハンドリングロボットが2台いることで溶接とワーク段取り替えを同時に行えタクトタイムの短縮に
