ロボットシステム事例

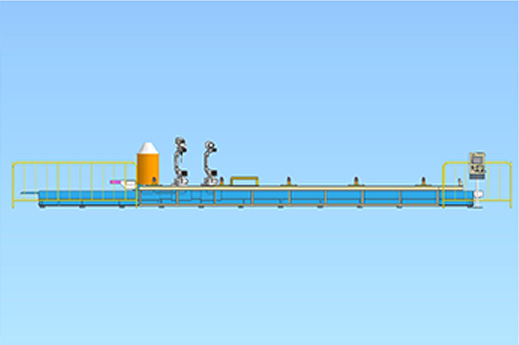

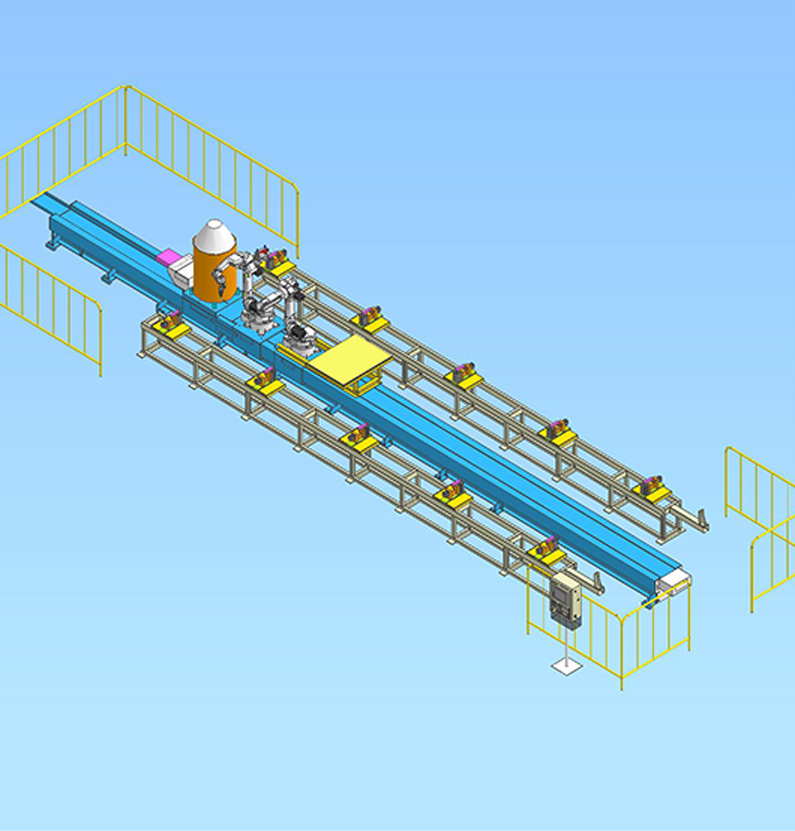

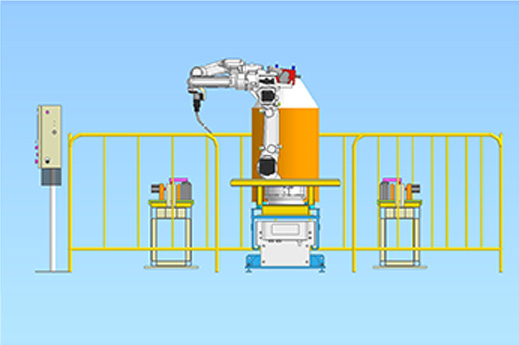

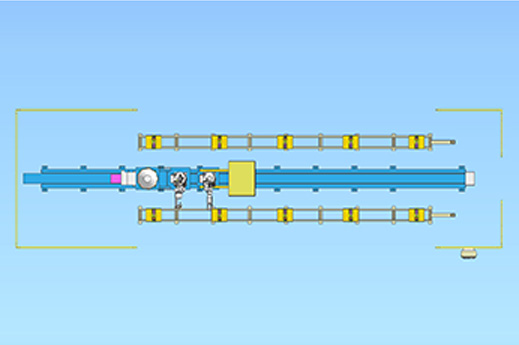

長物ワーク小部品自動溶接システム
建築・鋼材
構成品
ダイヘン標準品 ・マニピュレータ FD-B6（6kg可搬）・マニピュレータ FD-V8（8kg可搬）
・溶接電源 WB-P350L
システム機器 ・特殊スライダ ストローク8000mm
ロボット2台、パックワイヤ搭載
子部品ストック台付き
・RB搭載ポジショナスライドユニット
・完成品受けユニット
・操作盤（タッチパネル）
・安全柵
設備概要
寸法：13000×2500×2000用途：溶接
設備の特徴
・スライダ上に溶接ロボットとハンドリングロボットを搭載し、子部品の供給から溶接までを一貫して行います。・ハンドの段替えで子部品形状も複数対応可能
・パイプや角材など多様なワーク形状に対応
・治具が2面あることで自動運転とワーク段取り替えを両立
