ロボットシステム事例

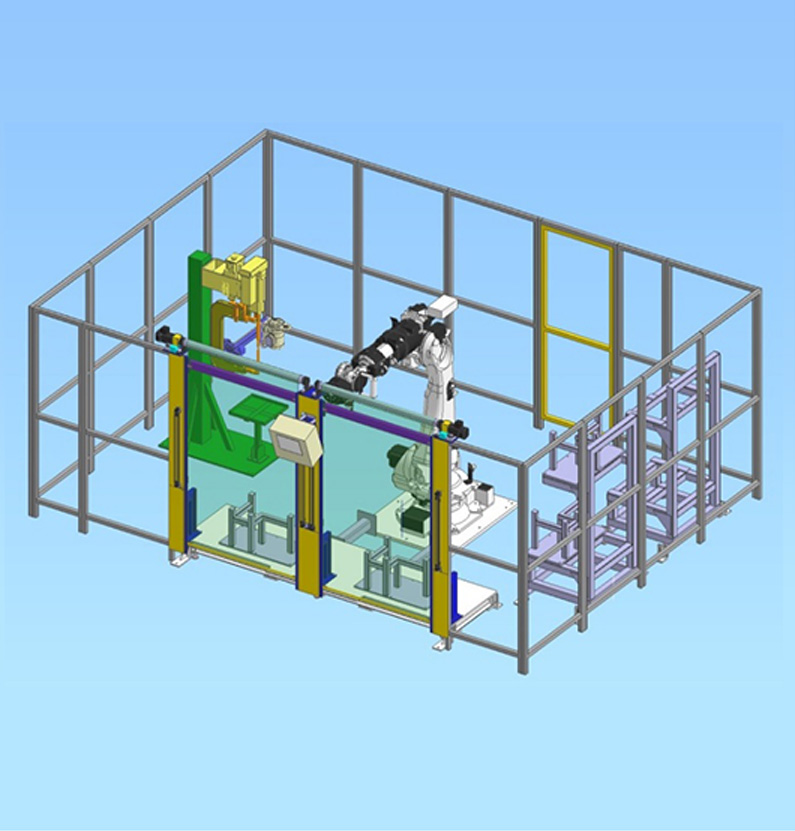

治具ハンドリングスポット溶接システム1

自動車

ダイヘン標準品・マニピュレータ　FD-V166（166kg可搬）
・溶接電源　RW-501
システム機器・ワーク着脱用ベースユニット
・C型サーボガン、ガンスタンド
・段替え用治具置台
・安全柵
・シートシャッター
・操作盤（タッチパネル）

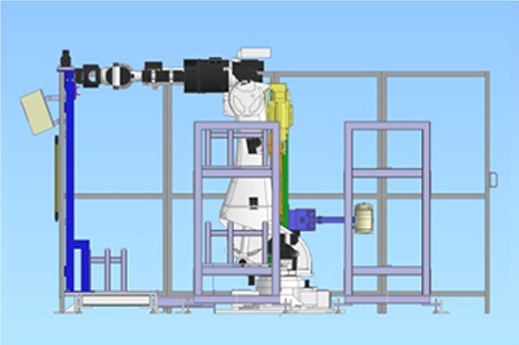

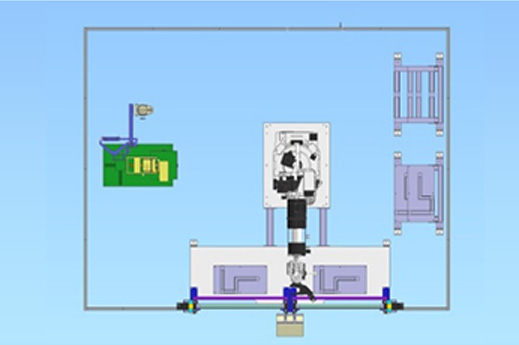

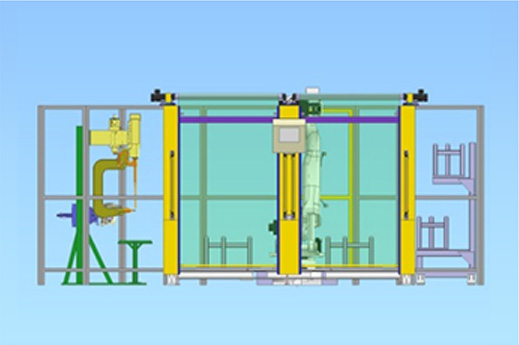

寸法：5000×4000×2500
用途：スポット溶接

・治具をロボットでハンドリングすることにより様々な姿勢でのアプローチが可能
・タッチパネルから治具の段替えプログラムを起動するだけで、ロボットで自動で治具段替えが行える
・C型サーボガンのほか、X型ガンや定置スポットなども対応可能
