ロボットシステム事例

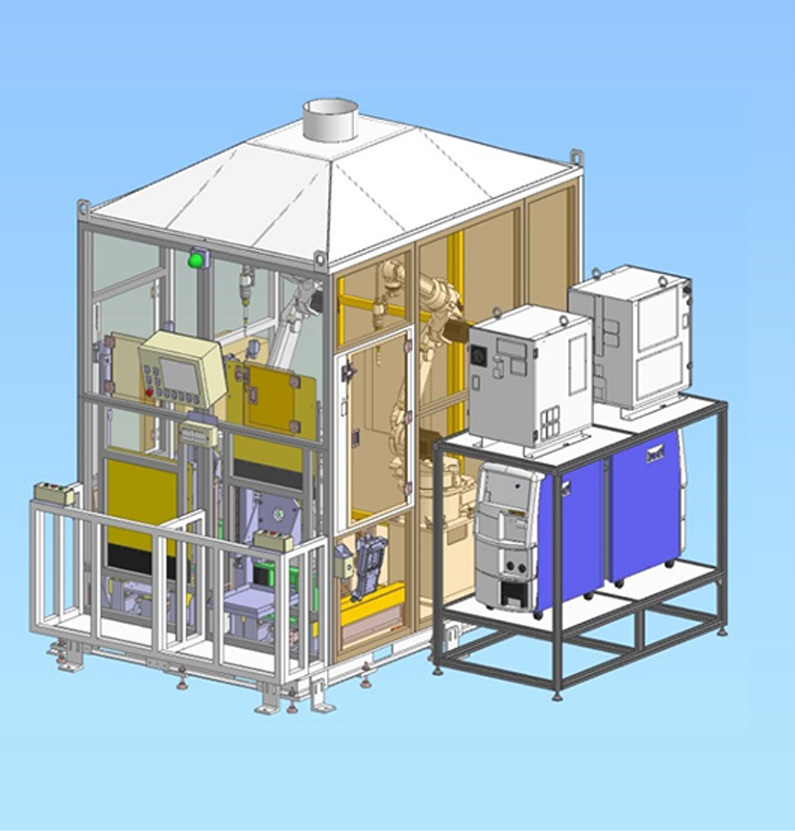

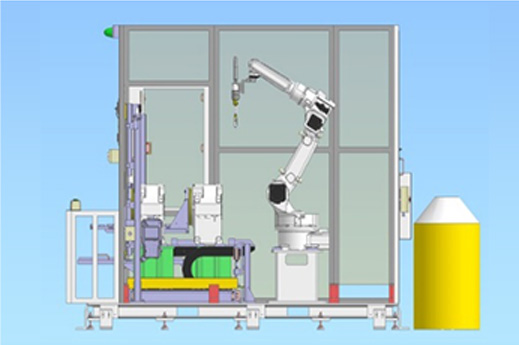

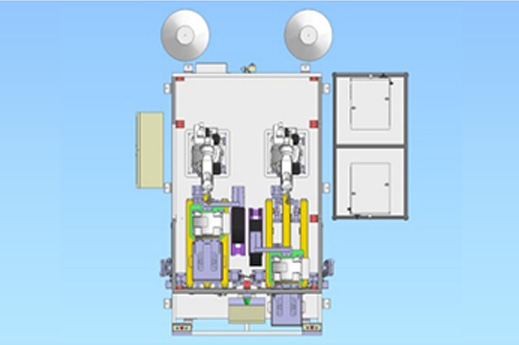

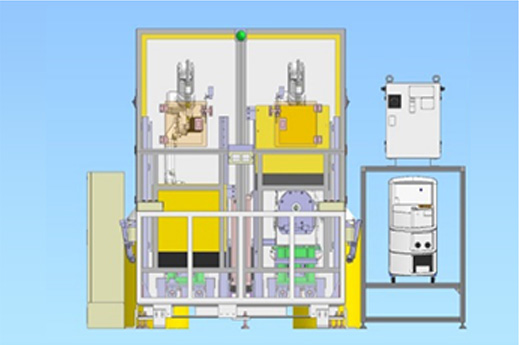

ロボット溶接パッケージセル(R2_2ST)

自動車

ダイヘン標準品・マニピュレータ　FD-V8（8kg可搬）　2台
・溶接電源　WB-P500L　2台
・2軸ポジショナ　2PF250（250kg可搬）
・ワイヤレスティーチペンダント
システム機器・ポジショナスライドユニット　×２
・安全柵
・操作盤（タッチパネル）
・コントローラ架台

寸法：5000×4000×2500
用途：溶接

・ロボット×1、ポジショナ×1のシステムを1つのセルすることでシステムの省スペース化を実現
・ロボットがそれぞれ単独で動作することでタクトタイムの短縮に貢献
・メンテナンス用の小窓があり、チップ交換、ノズル清掃の手作業が容易
