ロボットシステム事例

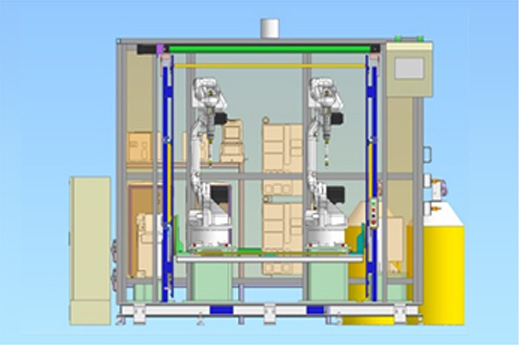

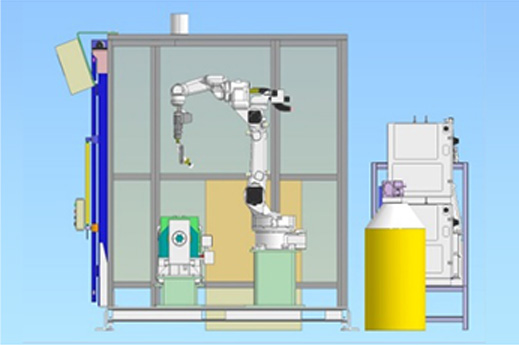

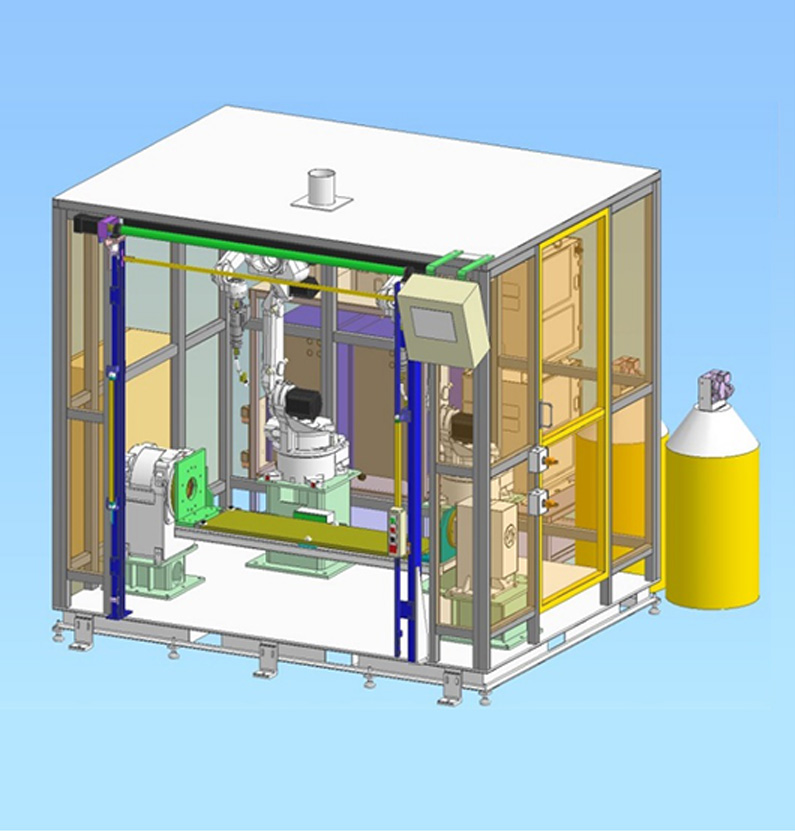

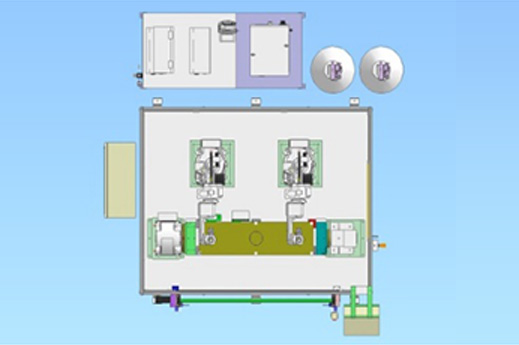

ロボット溶接パッケージセル(R2_1ST+1軸両持ちポジショナ)
自動車
構成品
ダイヘン標準品 ・マニピュレータ FD-V8（8kg可搬） 2台・溶接電源 WB-P500L 2台
・2軸ポジショナ 2PF500（500kg可搬）
・テールストック
システム機器 ・コモンベース
・治具用ベース
・安全柵
・操作盤（タッチパネル）
・コントローラ架台
設備概要
寸法：3000×3000×2000用途：溶接、バリ取り・研磨
設備の特徴
・治具テーブルを旋回させることにより様々な姿勢でのアプローチが行える・2台同時の溶接でタクトタイムの短縮に
・ロボットとポジショナの連動動作により回転させながらの溶接も可能
・治具を段替えすることで多品種にもらくらく対応
