ロボットシステム事例

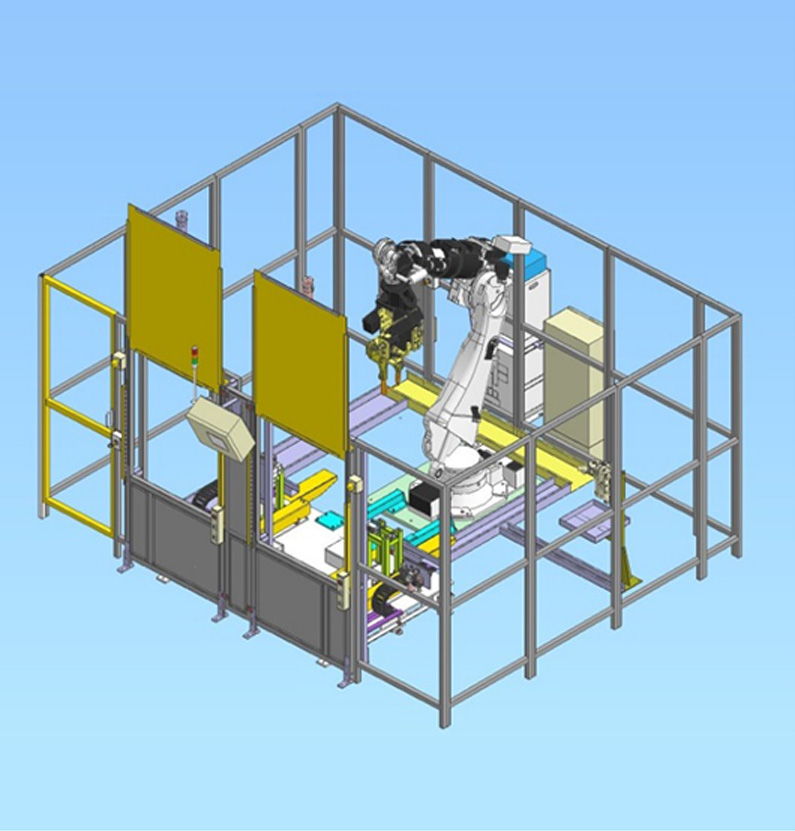

治具スライドスポット溶接システム

自動車

ダイヘン標準品・マニピュレータ　FD-V210（210kg可搬）
・タイマーコンタクタ　VX-SE2　システム機器・X型サーボガン
・チップドレスユニット
・治具シャトルユニット
・安全柵
・操作盤（タッチパネル）
・コントローラ架台

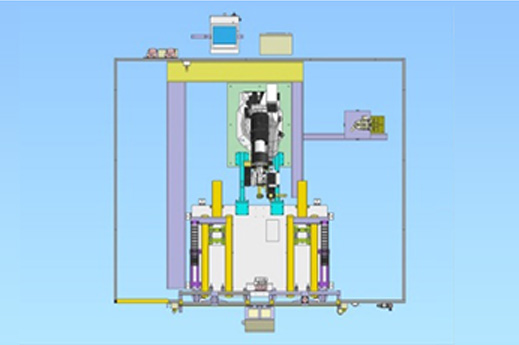

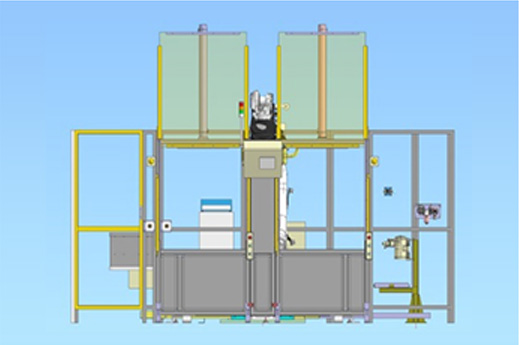

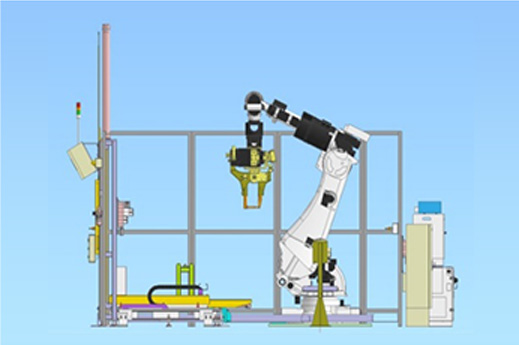

寸法：4000×4500×3200
用途：スポット溶接

・大型ロボットによるサーボガンスポット溶接を行うシステム
・治具がシャトル式になっており、アプローチ姿勢の制限を緩和
・シャトルが2式あることにより効率よくシステム運用が可能
・チップドレスも設定回数毎に自動で行い、常に安定したチップの状態で生産が行える
