ロボットシステム事例

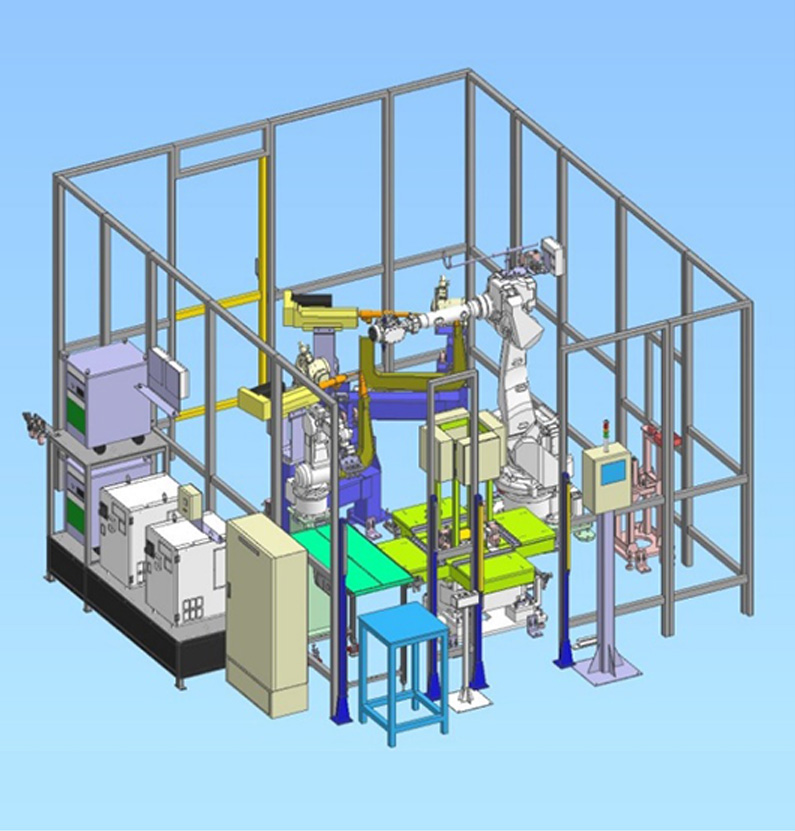

治具ハンドリングスポット溶接システム2
自動車
構成品
ダイヘン標準品 ・マニピュレータ FD-V50（50kg可搬）・マニピュレータ FD-H5（5kg可搬）
・1軸ポジショナ 1PB1000（1000kg可搬） システム機器 ・C型サーボガン 2式（電極形状違い）
・サーボガンスタンド 2式
・チップドレスユニット 2式
・回転式冶具置台（4面搭載可能）
・完成品搬出ハンド
・完成品搬出コンベア
・安全柵
・操作盤（タッチパネル）
・コントローラ架台

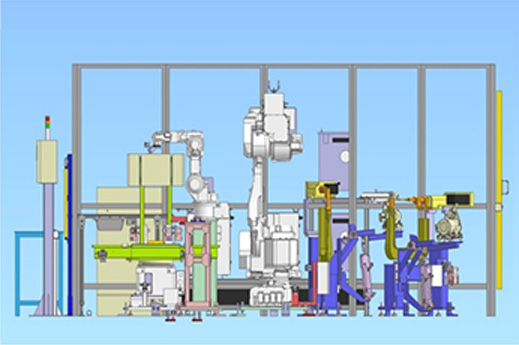

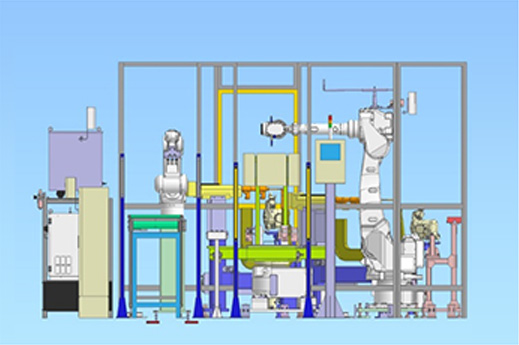

設備概要

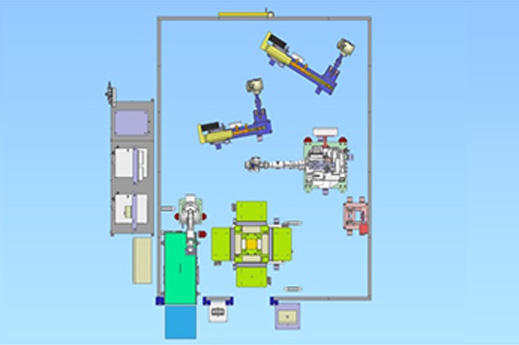

寸法：4300×5000×2300用途：スポット溶接
設備の特徴
・治具をハンドリングしてのスポット溶接システム・形状違いのサーボガンにより溶接個所のアプローチ制限を解消
・治具を4面搭載し、ワークセット・自動運転・ワーク払い出しがすべて同時に行える
・チップドレスも設定回数毎に自動で行うに加え、ドレス後の溶接確認も自動で行い品質の安定に貢献
