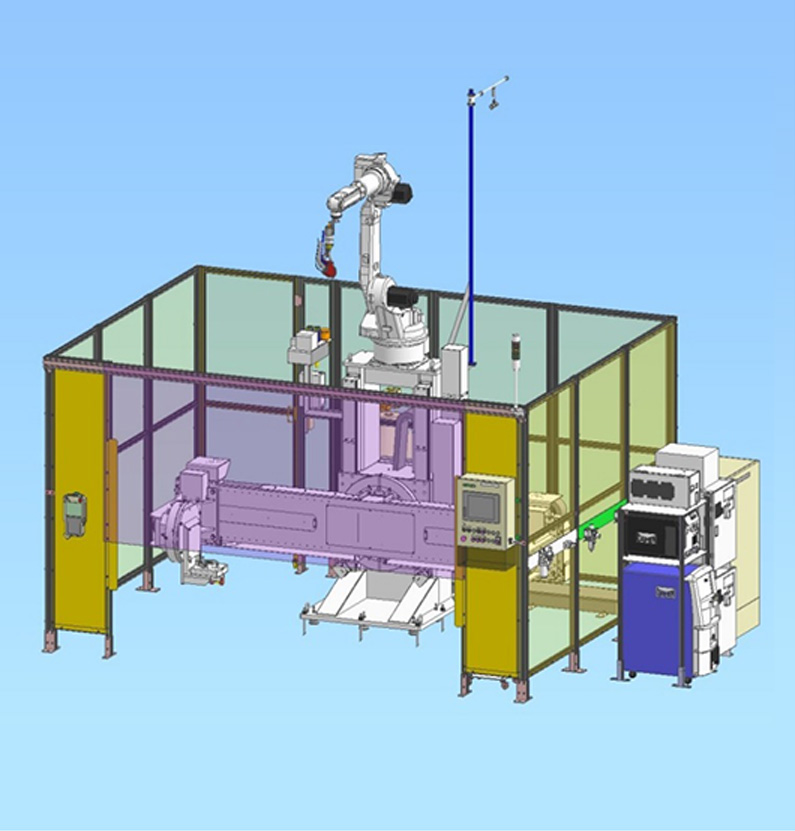

4軸ポジショナ溶接システム

建機・重機

ダイヘン標準品・マニピュレータ　FD-V8L（8kg可搬）
・溶接電源　WB-P500L
・冷却水循環装置　PU-701 システム機器・特殊4軸ポジショナ（昇降、旋回、回転軸スライド、回転）／最大積載：500kg
・クリーンキットスタンド
・ケーブルハンガ
・操作盤（タッチパネル）
・安全柵

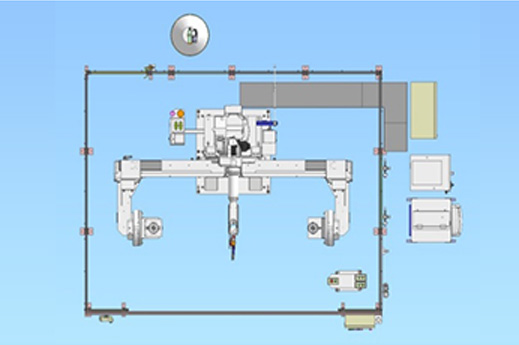

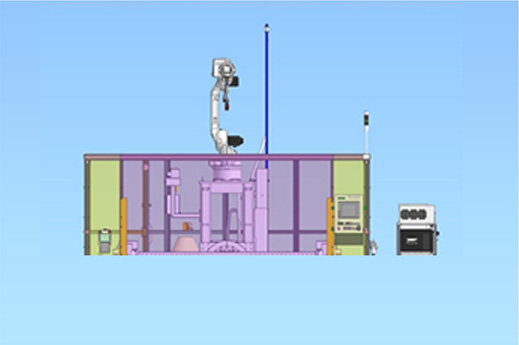

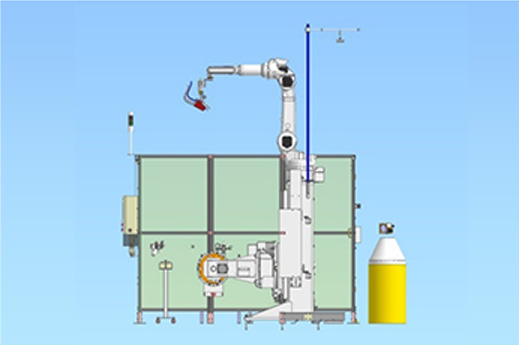

寸法：5000×3000×3500
用途：溶接、バリ取り・研磨

・特殊4軸ポジショナの昇降、旋回、回転軸により多数のワークにアプローチがし易い
・回転治具がスライドして距離が変わることによりワークサイズの変化にも対応
・ポジショナとロボットが一体になっておりシステム全体の省スペース化を実現
