ロボットシステム事例

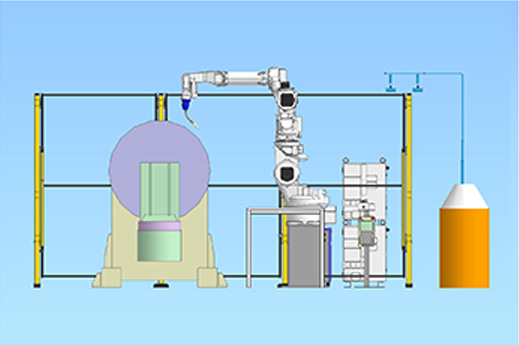

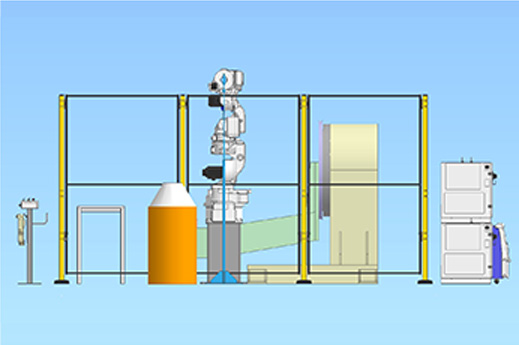

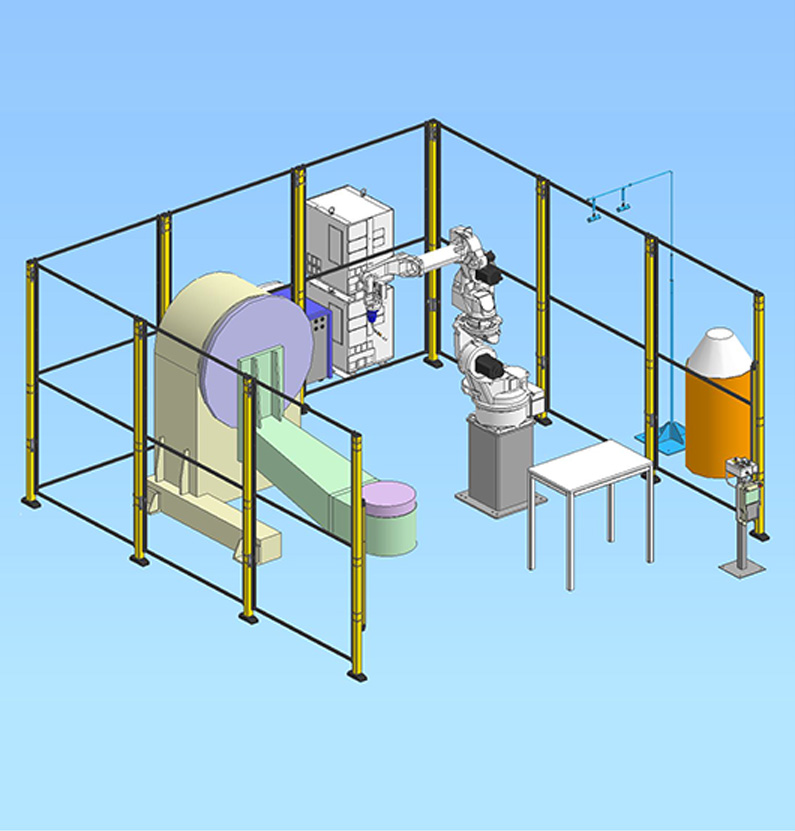

片持ち2軸ポジショナ溶接システム

建機・重機

ダイヘン標準品・マニピュレータ　FD-B4S（4kg可搬）
・溶接電源　WB-P350L
システム機器・片持ち2軸ポジショナ（旋回、回転）
・治具テーブル
・操作盤
・安全柵

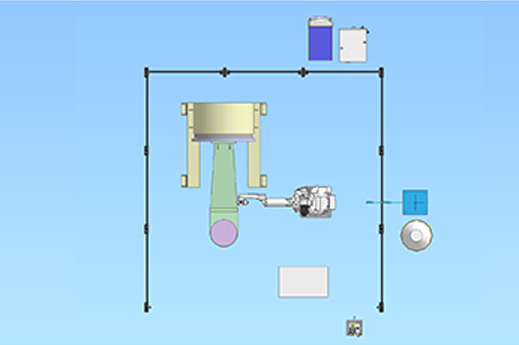

寸法：4000×5000×2300
用途：溶接

・2軸ポジショナにより大型ワークでも効率の良い位置にポジショニングが可能
・7軸ロボットでさらにアプローチ姿勢の幅を拡大
・小型ワークの溶接用として治具テーブルを置くことで大型から小型まで多種多様なワークに対応
