ロボットシステム事例

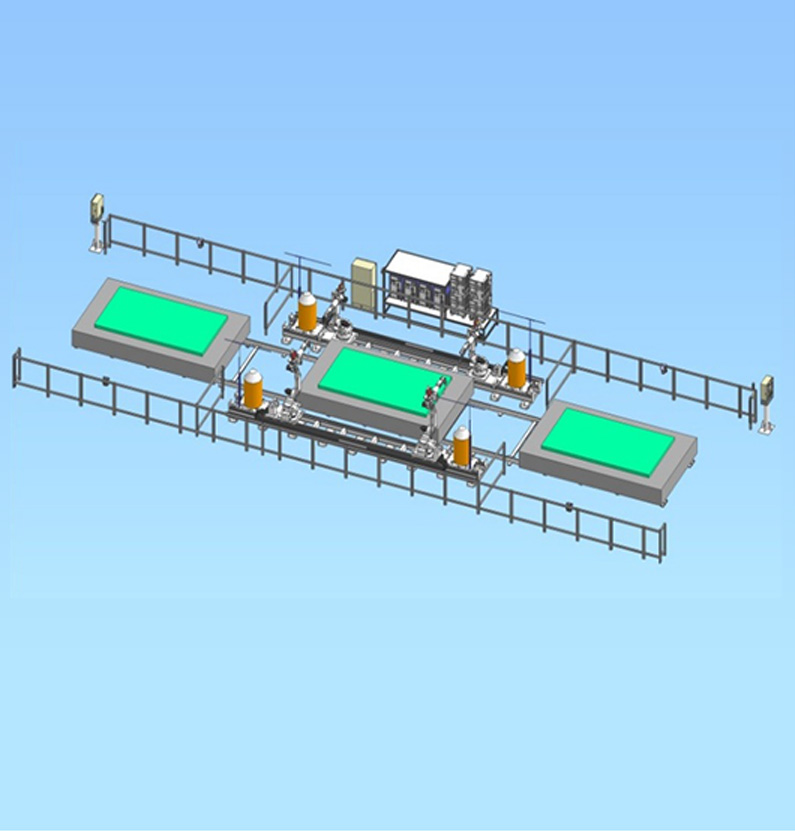

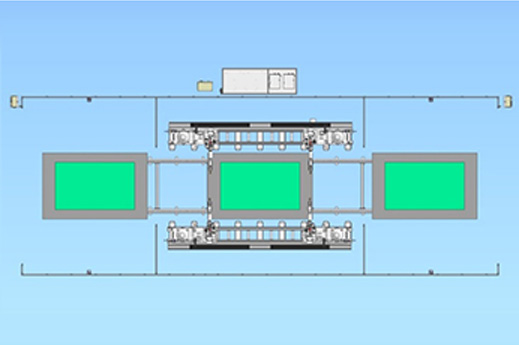

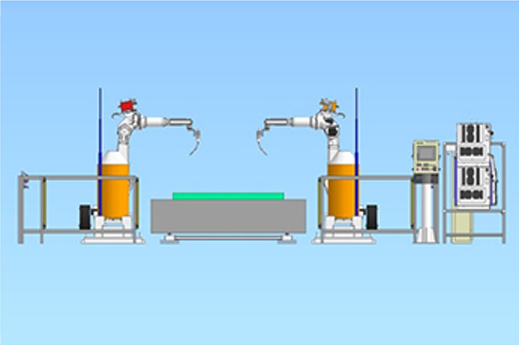

大側ワークスライド溶接システム

梱包部材

ダイヘン標準品・マニピュレータ　FD-V8L（8kg可搬）　4台
・溶接電源　WB-P500L　4式システム機器・パック台車付き特殊スライダー
有効ストローク3000mm／台車別駆動
・治具テーブルスライドユニット冶具テーブル　2式
・安全柵
・操作盤（タッチパネル）
・コントローラ架台　

寸法：20000×8000×3000
用途：溶接

・長尺スライダー、ロングストロークにより大型ワークに対応
・治具テーブルをスライドさせることでワークの段取り替えとロボットの自動運転を両立、効率の良いシステム運用
・ワークの搬入出エリアが分かれていることによりクレーン等での搬入出も容易
・ロボット4台での同時溶接でタクトタイムの短縮に
