ロボットシステム事例

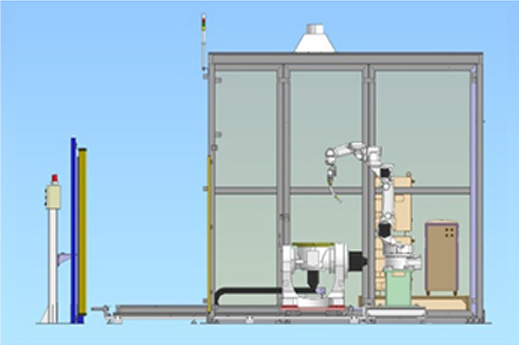

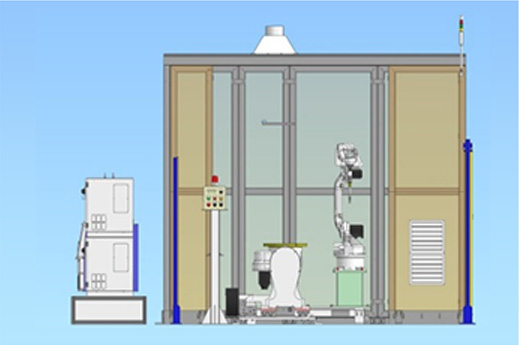

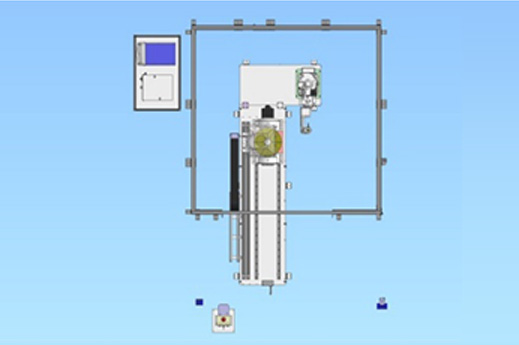

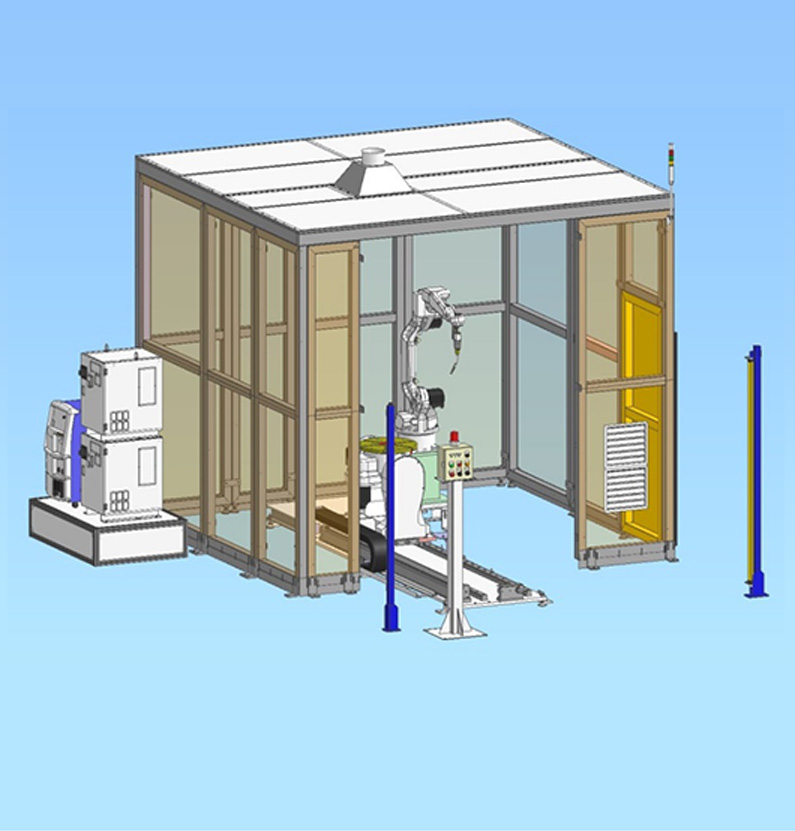

ポジショナスライドシステム

プラント

ダイヘン標準品・マニピュレータ　FD-V8L（8kg可搬）
・溶接電源　WB-P500L
・2軸ポジショナ　2PF1000（1000kg可搬）
・クリーンキットスタンド
システム機器・ポジショナスライドベース
・クリーンキットスタンド
・大型安全柵
・操作盤（タッチパネル）

寸法：4800×4000×3000
用途：溶接、バリ取り・研磨

・2軸ポジショナが安全柵外へスライドしてくることによりクレーンでの冶具、ワークの着脱が可能
・2軸ポジショナの回転、傾斜でさまざまなワーク姿勢が可能
・ロボット作業エリアを完全に囲ってしまうことでヒュームや粉じんが漏れにくく作業エリアがクリーンな環境を保てる
