ロボットシステム事例

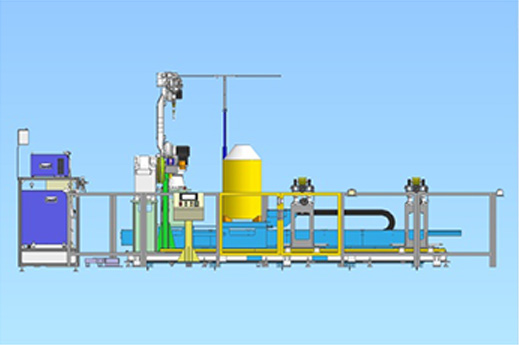

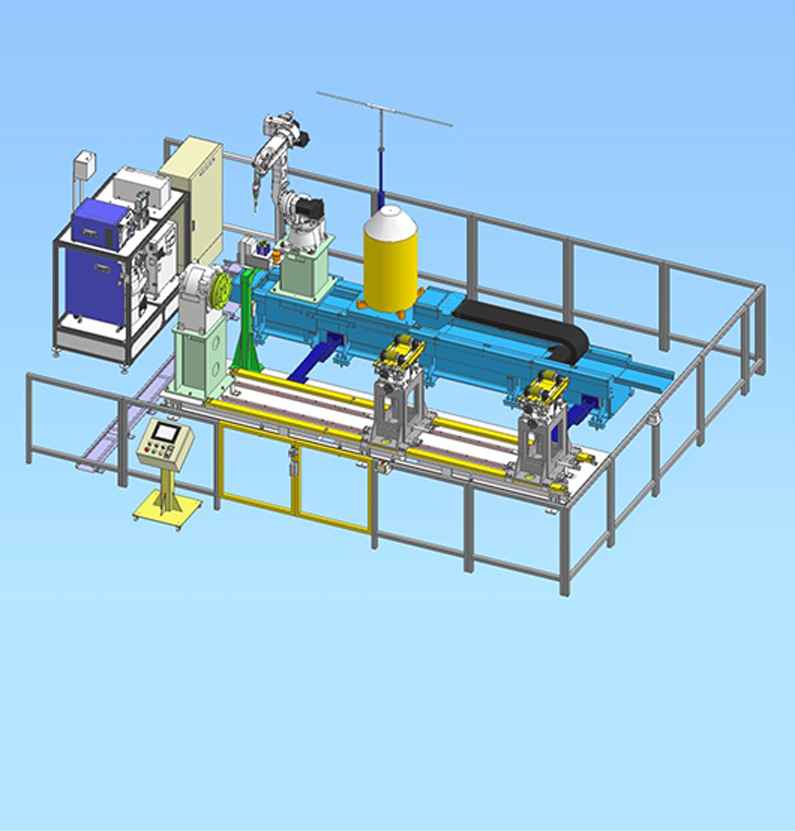

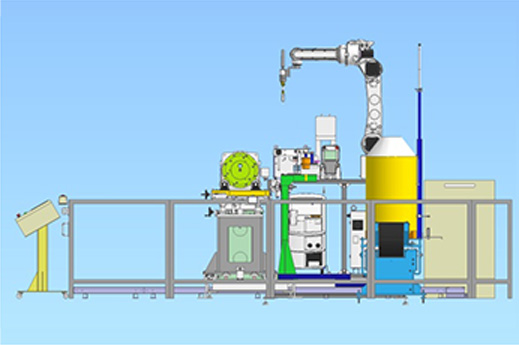

長物ワークアーク溶接システム
造船・インフラ
構成品
ダイヘン標準品 ・マニピュレータ FD-V8（8kg可搬）・溶接電源 WB-P500L
・1軸ポジショナ 1PB500(500kg可搬)
・レーザーセンサ FD-QD
・パック台車付きスライダ A2SR19P2
（ストローク1900mm） システム機器 ・可動式ターニングロールユニット
・操作盤(タッチパネル)
・安全柵
・電源機器架台
設備概要

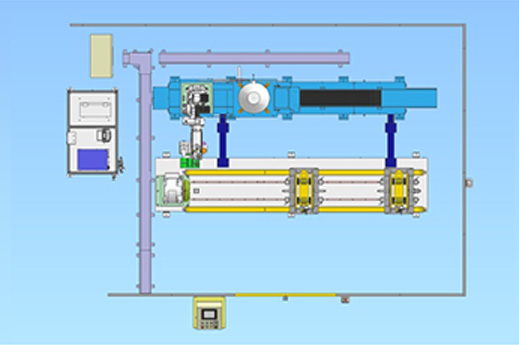

寸法：6500×4500×3200用途：溶接
設備の特徴
・可動式のターニングロールユニットによりワークの長さ、直径をフレキシブルに対応・パイプ形状ワークの溶接が適切な姿勢で可能
・三つ爪形状のチャック機構の採用により径違いにも対応
・ロボットスライダーで長尺ワークに対応
・レーザーセンサにてワークの溶接部の芯ブレにも自動で高さ調整
