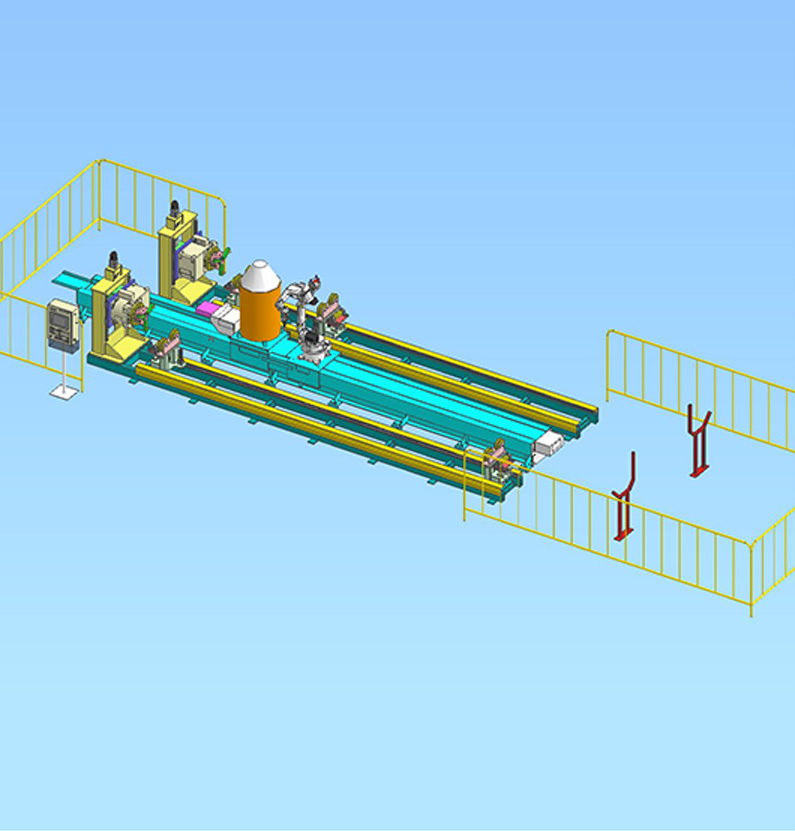

ロボットシステム事例

長物ワーク溶接システム2

造船・インフラ

ダイヘン標準品・マニピュレータ　FD-B6（6kg可搬）
・溶接電源　WB-P500L
・1軸ポジショナ　2式システム機器・ワーク回転治具　2式
・ワーク受けユニット
・操作盤（タッチパネル）
・安全柵

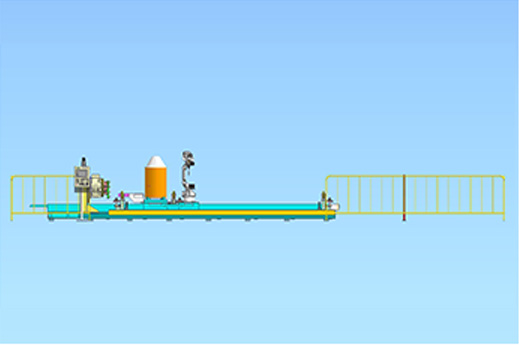

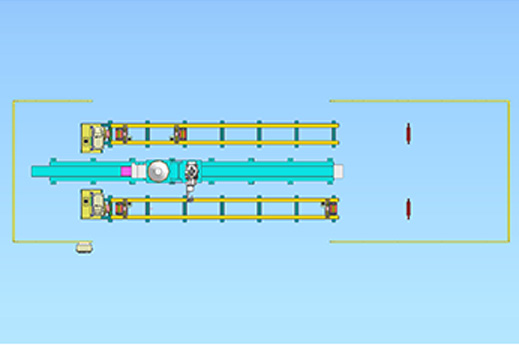

寸法：8300×2700×2000（本体部）
用途：溶接、切断

・可動式のターニングロールユニットによりワークの長さ、直径をフレキシブルに対応
・パイプ形状ワークの溶接が適切な姿勢で可能

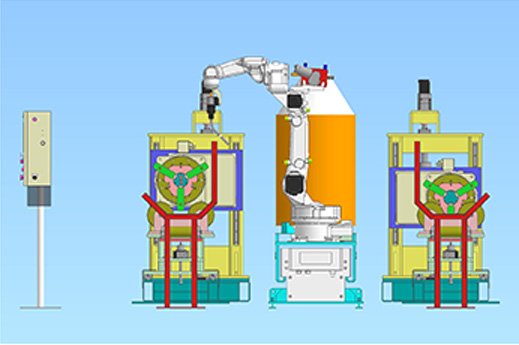

・三つ爪形状のチャック機構の採用により径違いにも対応
・ロボットスライダーで長尺ワークに対応
