ロボットシステム事例

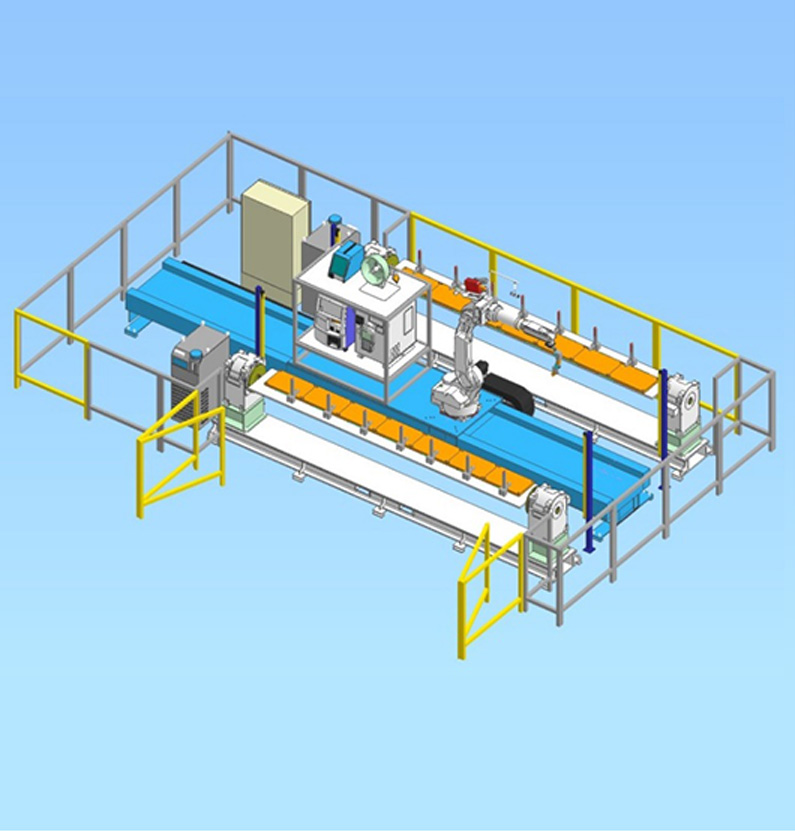

長物ワーク溶接システム(2ST)
輸送機
構成品
ダイヘン標準品 ・マニピュレータ FD-V8L（8kg可搬）・溶接電源 WB-A300P

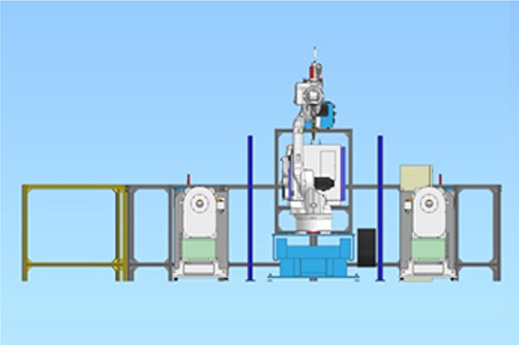

・1軸ポジショナ １PB500（500kg可搬） 4台
システム機器 ・ポジショナ+テールストックベース ×2式

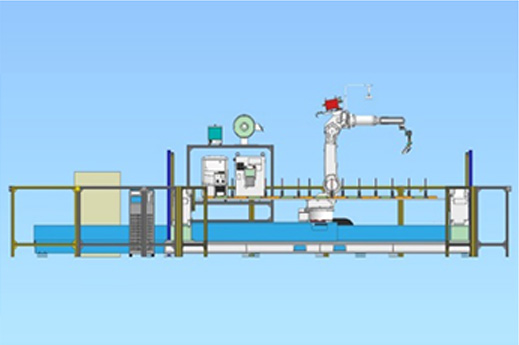

・電源搭載型スライダー（ストローク2000mm）
・安全柵
設備概要
寸法：7500×4000×2500用途：溶接
設備の特徴

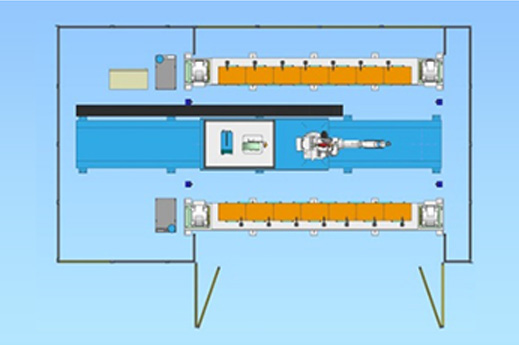

・ロボットを挟むように冶具を設置して効率良くワークのセットが行える・治具テーブルを回転させることにより様々な姿勢でのアプローチが可能
・溶接電源、ロボットコントローラをスライダに搭載することで周辺の省配線を実現
