溶接品質管理システム PCアークモニタ FD-AM PCによる溶接品質管理を! 溶接品質管理システム PCアークモニタ FD-AM PCによる溶接品質管理を!

主な特長

トレーサビリティ
確認したい溶接部位のデータを、過去にさかのぼって簡単に呼び出せます。
工場内の無線LANに対応でき、事務所でも確実にデータを記録します。

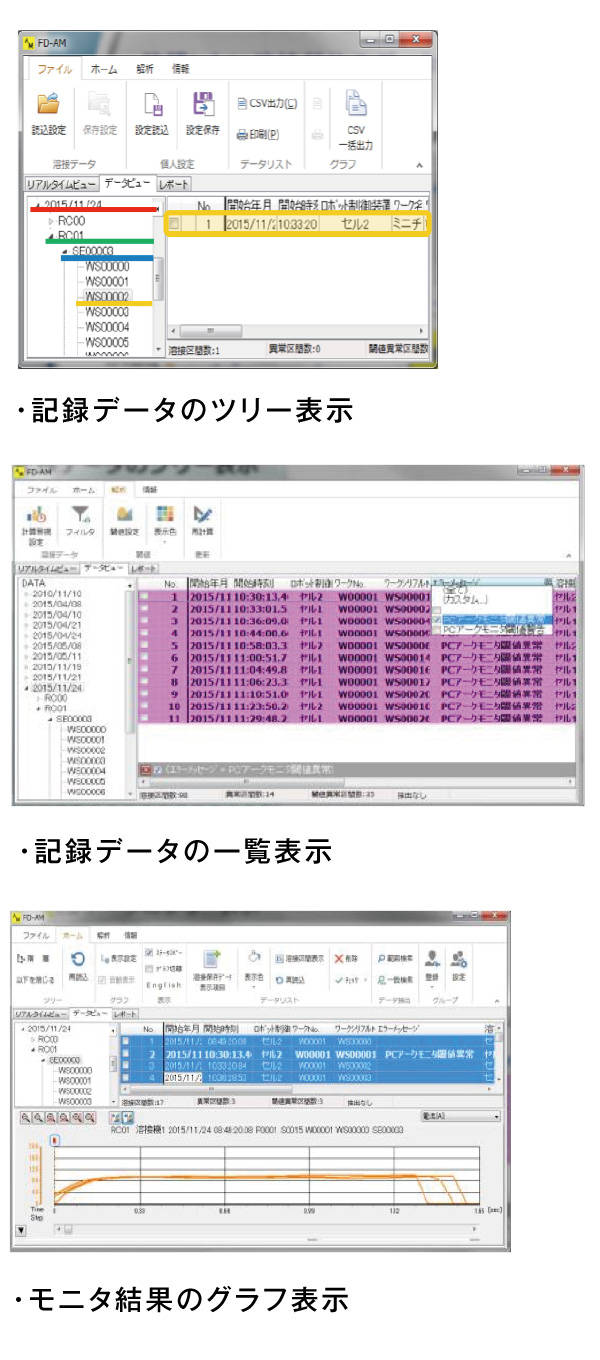

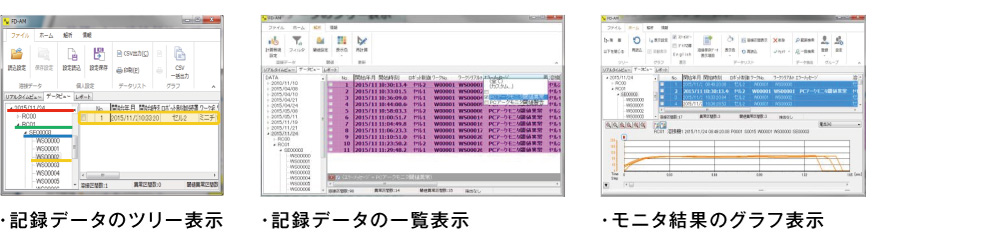

記録データのツリー表示・記録データの一覧表示・モニタ結果のグラフ表示のイメージ図 記録データのツリー表示・記録データの一覧表示・モニタ結果のグラフ表示のイメージ図
後工程への不良品流出を防止
高速モニタ(毎秒1万回)と豊富なモニタ項目で、小さな溶接不良要因も見逃しません。
基準範囲からの逸脱を検出し、後工程への不良品流出を防ぎます。

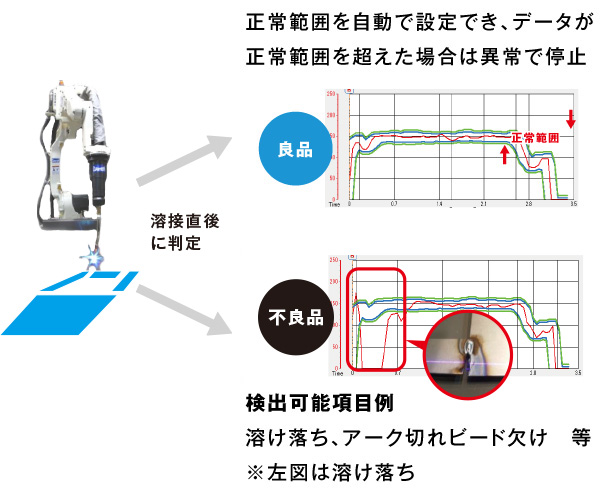

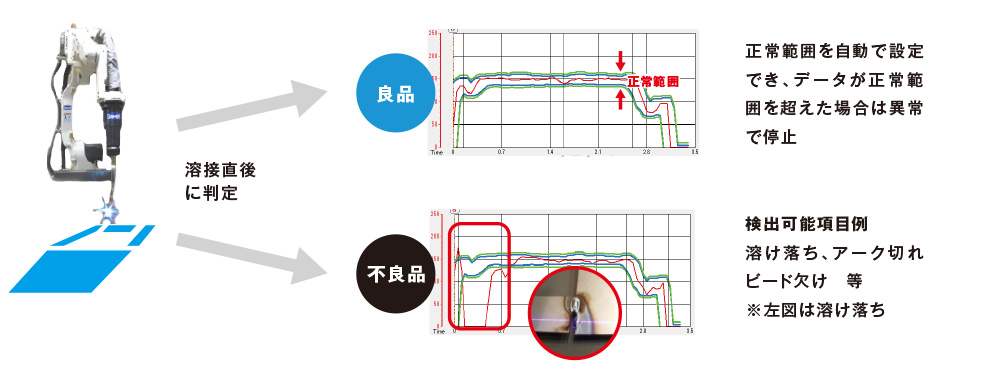

不良品検出解説図 不良品検出解説図
溶接不良の予兆を検知
溶接状態の推移を予測し、計画的なメンテナンスで溶接不良の発生を防止できます。
たとえば、溶接電流状態の推移を観測することで、溶接不良の発生する前にチップ交換ができます。

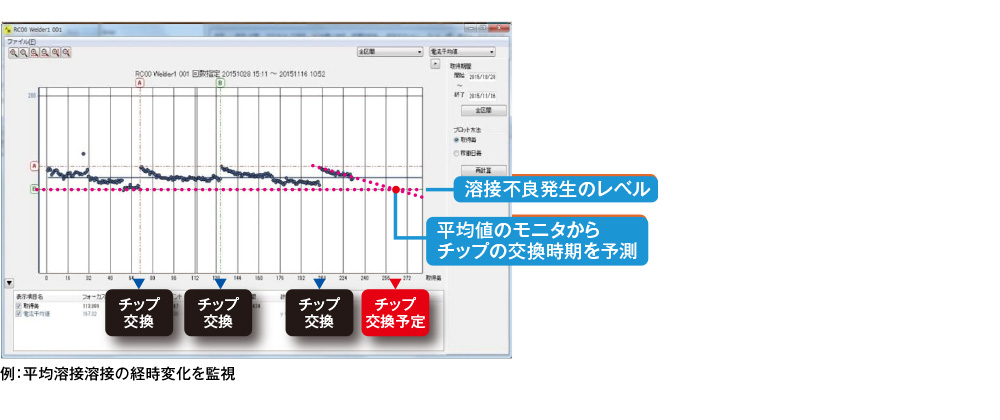

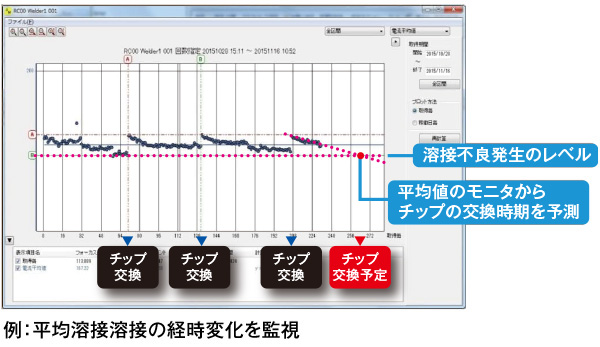

溶接電流状態の推移データのモニタ画像 溶接電流状態の推移データのモニタ画像

仕様

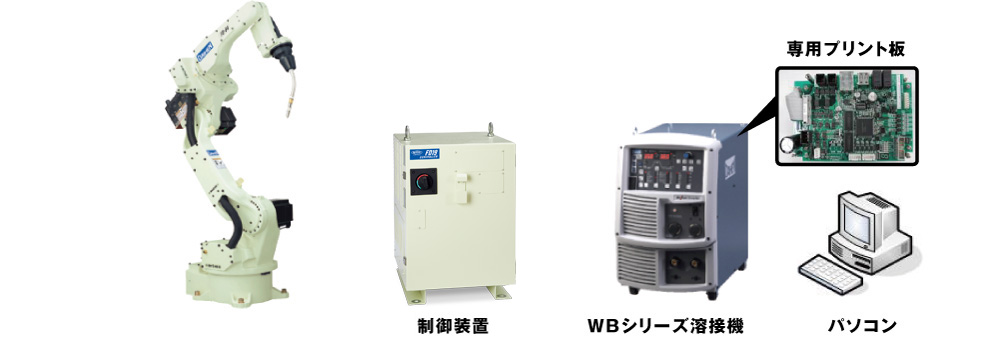

基本構成

システム要件

品名 仕様
基本ソフトウェア Windows 2000、Windows XP Windows 7
(32bit版-Windows 8/8.1(32bit版)
パーソナル
コンピュータ
機種 IBM PC/AT互換機
CPU Intel Core i5以上
(溶接電源16台以上接続時はIntel Core i7を推奨)
メモリ 4GB以上
(溶接電源16台以上接時は8GB以上を推奨)
ハードディスク 1GB以上の空き容量があること
ディスク装置 CD-ROMドライブを搭載のこと
ネットワークアダプタ イーサネットポート(RJ-45ソケット)を装備のこと。
USBポート 1つ以上(プロテクションキーの接続に必要)
基本ソフトウェア
Windows 2000、Windows XP Windows 7
(32bit版-Windows 8/8.1(32bit版)
パーソナルコンピュータ
機種
IBM PC/AT互換機
CPU
Intel Core i5以上
(溶接電源16台以上接続時はIntel Core i7を推奨)
メモリ
4GB以上
(溶接電源16台以上接時は8GB以上を推奨)
ハードディスク
1GB以上の空き容量があること
ディスク装置
CD-ROMドライブを搭載のこと
ネットワークアダプタ
イーサネットポート(RJ-45ソケット)を装備のこと。
USBポート
1つ以上(プロテクションキーの接続に必要)

計測可能項目

  1. 溶接電流指令
  2. 溶接電流
  3. 指令溶接電圧指令
  4. 溶接電圧
  5. 溶接速度指令
  6. 溶接速度
  7. EN比率
  8. スパッタ抑制率
  9. ワイヤ送給速度指令
  10. ワイヤ送給速度(送給装置)
  11. ワイヤ送給速度(計測ユニット)
  12. ワイヤ送給負荷率
  13. ワイヤ送給モータ電流
  14. フィラ送給速度指令
  15. フィラ送給速度(計測ユニット)
  16. フィラ送給負荷率
  17. ガス流量指令
  18. ガス流量
  19. バルブ駆動力
  20. 1次電圧
  21. 制御基板温度
  22. 主回路温度
  23. ファン回転数
