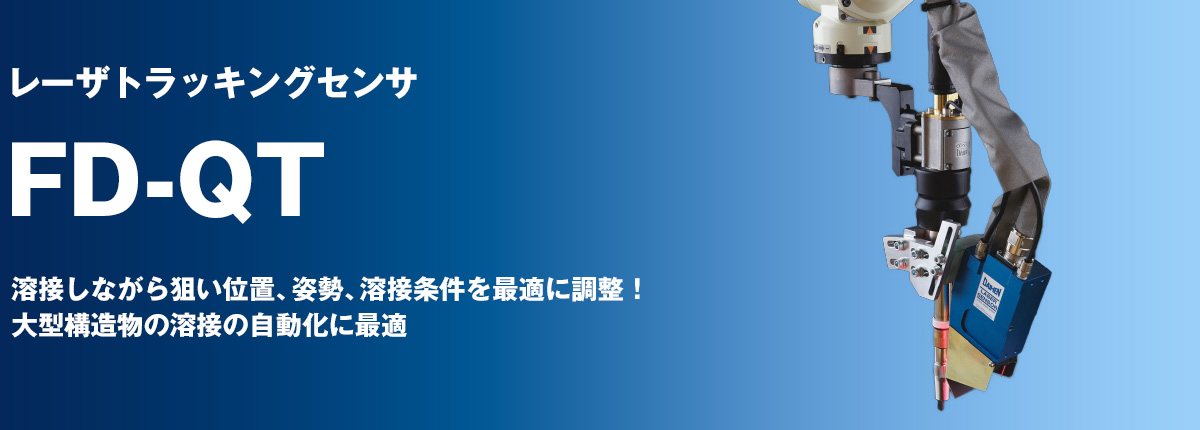

レーザトラッキングセンサ FD-QT 溶接しながら狙い位置、姿勢、溶接条件を最適に調整!大型構造物の溶接の自動化に最適 レーザトラッキングセンサ FD-QT 溶接しながら狙い位置、姿勢、溶接条件を最適に調整!大型構造物の溶接の自動化に最適

主な特長

  • 生産性と溶接品質UP
    ・溶接中に変化する溶接位置やギャップ量を検出
    ・トーチの位置・角度、溶接条件を自動調整


  • センサシステムをアーク用に自社開発
    ・耐環境性能がアップして信頼性向上
    ・故障時もスピーディーなメンテナンス


  • 教示時間短縮
    ・溶接の開始点、終了点を自動検出
    ・1つのプログラムで溶接長違いにも対応可能


  • 簡単教示
    ・ティーチペンダントのみの100%手元操作
    ・パソコン等の操作は不要

仕様

仕様
レーザセンサ
組合せ可能なロボット
FD-H5/ B6/V6/V6L/V20/V20A
組合せ可能な制御装置
FD11
レーザ光源
赤色可視レーザダイオード/Class 3B
外形寸法(W×D×H)
105×86×44.8mm
重量
0.89kg
冷却方法
ドライエアによる強制空冷(オプションで水冷ブロックあり)
最大倣い速度
200cm/分
倣い精度
±0.4mm
カバーガラス有無検知
有り
ヘッドのケーブル脱着
可能
パソコンの要否
不要
溶接条件の自動調整機能
有り
